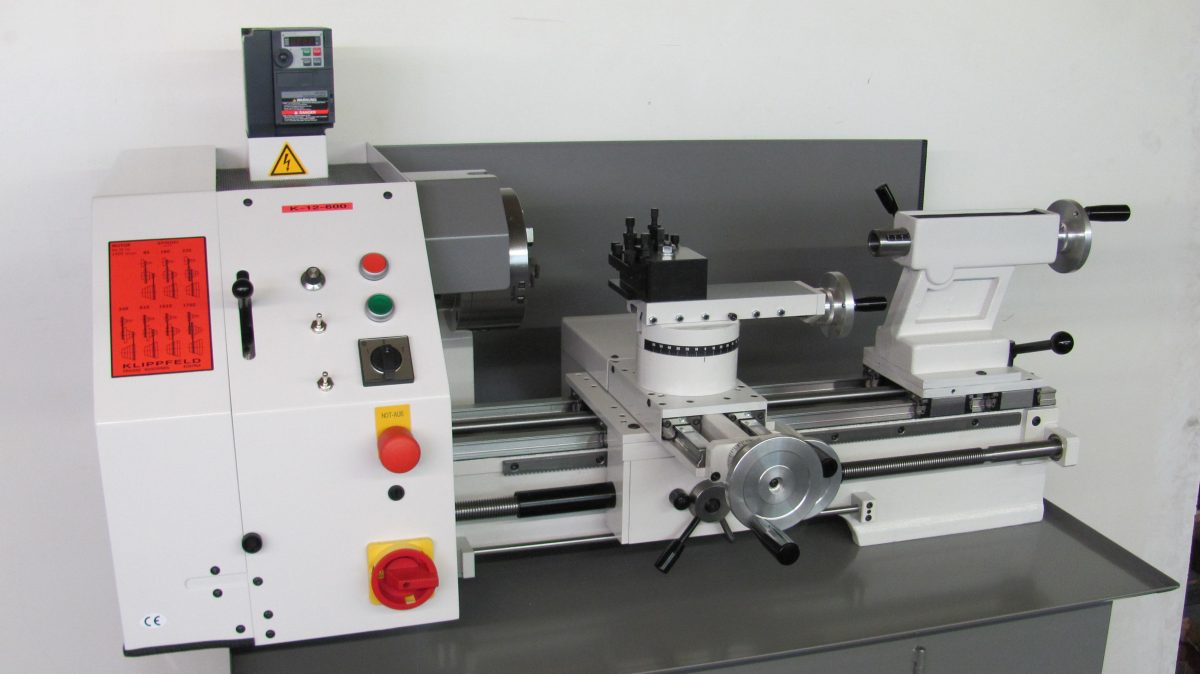

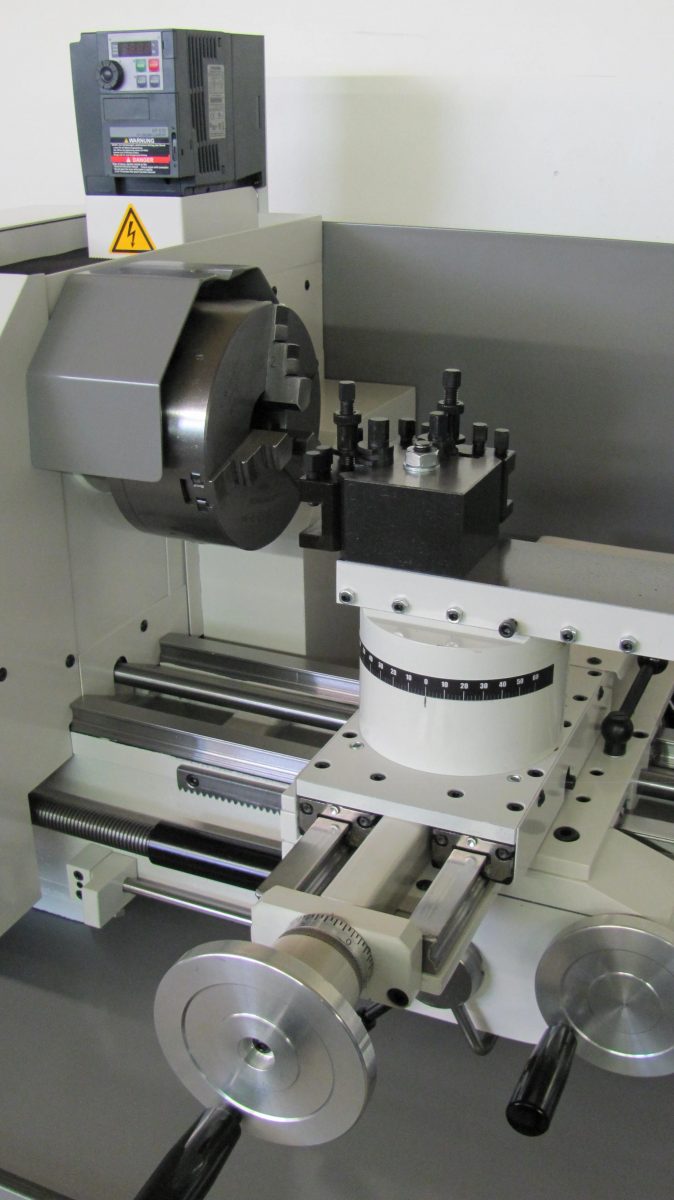

Drehmaschine K-11

Drehmaschine K-11

Die Drehmaschine mit den bemerkenswerten technischen Abmessungen. Besonders große Spindelbohrung und beachtliche Spitzenhöhe machen die K-11 vielseitig einsetzbar. Ideal geeignet für Werkstätten aller Art. Sehr bedienungsfreundlich! Hergestellt nach den CE Richtlinien!

Grundausstattung

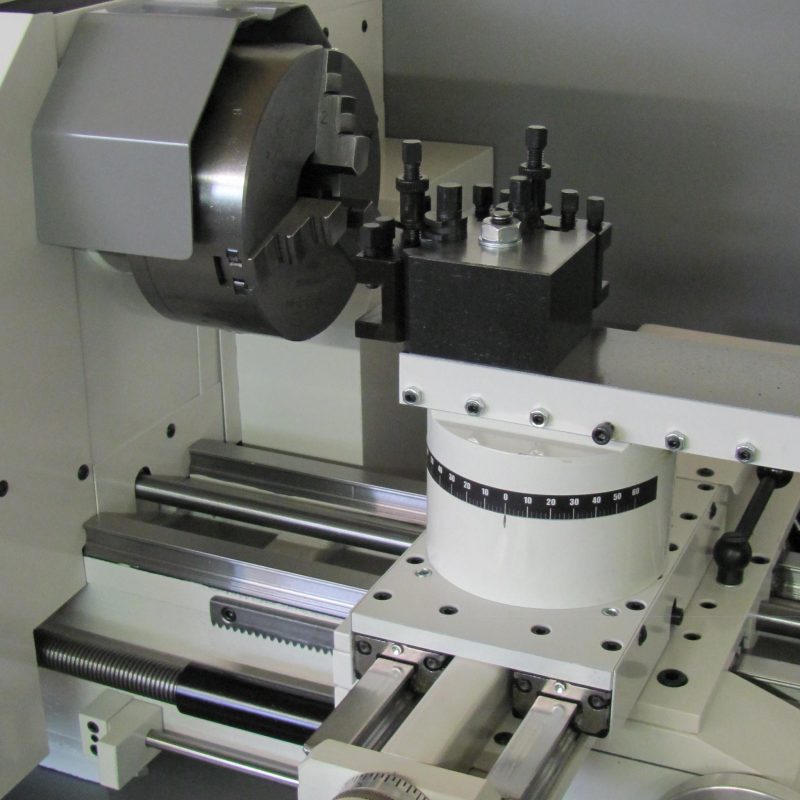

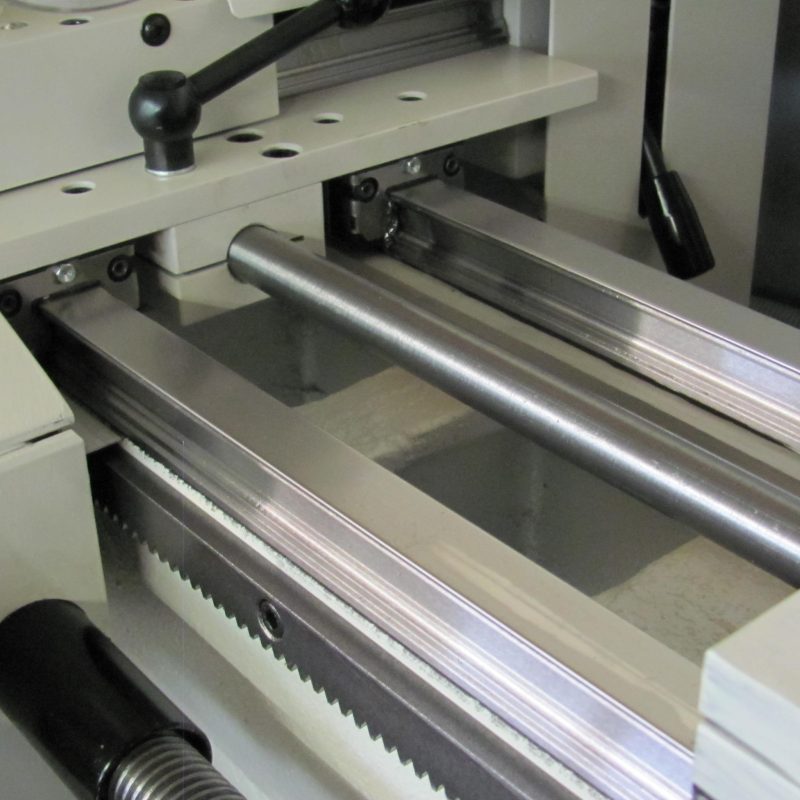

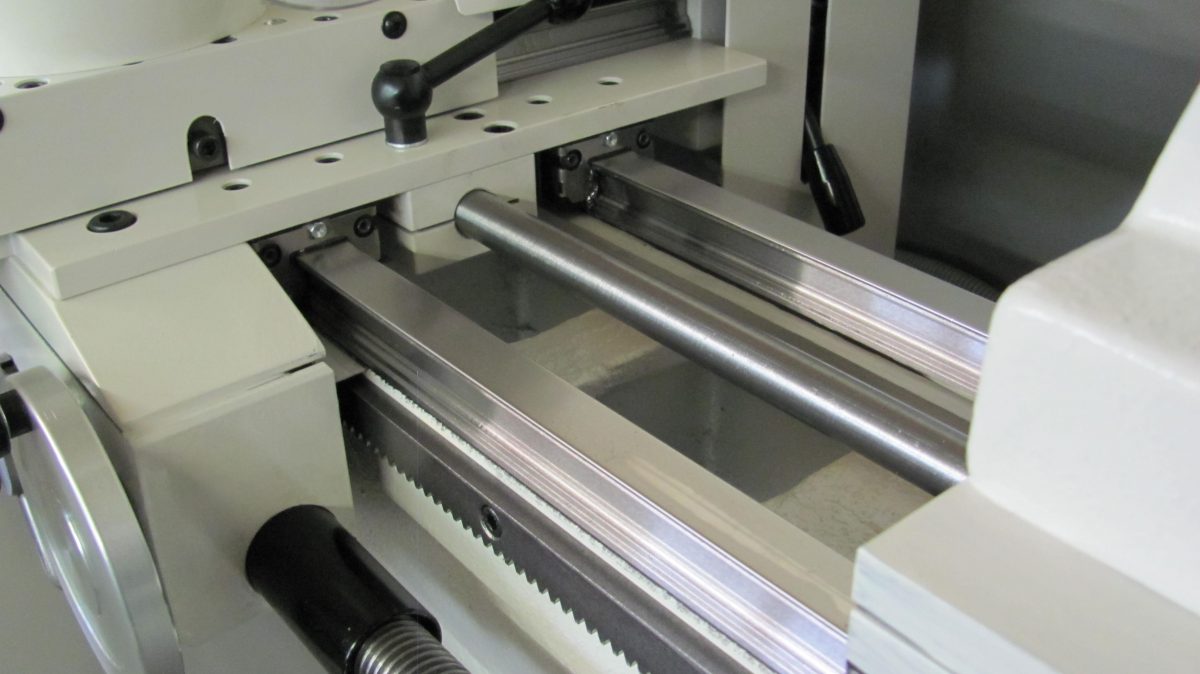

Linearführungen für Bettschlitten, Querschlitten und Reitstock (höchste Genauigkeit!)
Leitspindel für automatischen Längsvorschub
Längsvorschub automatisch (3 Geschwindigkeiten - völlig geräuschlos - automatische Abschaltung einstellbar)
Sicherheitselektrik Not-Aus-Schalter, Riemenabdeckung gesichert
Drucktastenbedienung Start - Stop (Start beleuchtet!)
3-Backen-Futter 160mm, selbstzentrierend (mit Außen- und Innenbacken)
Futterabdeckung
Motor: 400V / 1,5 kW
Rechts-/Linkslauf der Arbeitsspindel - 85 bis 1750 U/min
4-fach-Drehmeißelhalter
Drehmeißel-Klemmplatte
Klemmhalter (16 x 16mm) + Wendeschneidplatte (dreieckig zum Längs- und Plandrehen)
Gewindeschneideinrichtung Wendeherz für Links- und Rechtsgewinde (Wechselräder als Zubehör)
Schnellspannhebel für Reitstock und Pinole
Spannzangen-Montage direkt in der Spindel möglich, kein Spannzangenkopf notwendig
Spänewanne
Spritzblech
Bedienungsanleitung
Garantie: 3 Jahre
Hergestellt in Österreich nach Werkzeugmachergenauigkeit (keine Importware aus Asien!)

Grundpreis

Spitzen­weite Spitzen­höhe Spindel­bohrung Preis in EUR
exkl./inkl. 20% MWSt
600 mm 180 mm 41 mm 3.855,00 4.626,00
600 mm/mit elektronischem Längs- und Quervorschub 180 mm 41 mm 4.455,00 5.346,00
1100 mm 180 mm 41 mm 4.450,00 5.340,00
1100 mm/mit elektronischem Längs- und Quervorschub 180 mm 41 mm 4.980,00 5.976,00

Aufpreis

CNC-Vorbereitung Sie wollen Ihre Drehmaschine zu einer vollwertigen CNC-Maschine ausbauen? Wir bereiten dafür alles vor: Kugelgewindespindeln und Linearführungen in allen x-/y-Achsen --- komplette Montage Ihrer beizustellenden Schrittmotore an Befestigungsflansche mit Antriebszahnrädern und Zahnriemen (jedoch ohne Steuerung, Rechner, Schrittmotore usw.). Viele Kunden entscheiden sich für die Steuerung Mach 3. 1.290,00 1.548,00
400V / 2-Stufen-Motor 2 Geschwindigkeiten: 900 bzw. 1400 U/min 145,00 174,00
Elektronik Umdrehung der Hauptspindel elektronisch regelbar (230V Anschluss) 585,00 702,00
Feindrehvorschubeinheit Vorschub 0,03 - 0,04 - 0,06mm/U 146,00 175,20
Set zum Passungsdrehen mit Messuhr 0,01mm, Messbolzen, Aufnahme usw. 74,00 88,80
Teileinrichtung an der Hauptspindel mit Fixierung (12-teilig) 199,00 238,80
Tieflochbohreinheit extra Reitstock mit Drehkreuz und langer Pinole - Weg 220 mm - MK3-Aufnahme und Anschlagring mit Feineinstellung 460,00 552,00

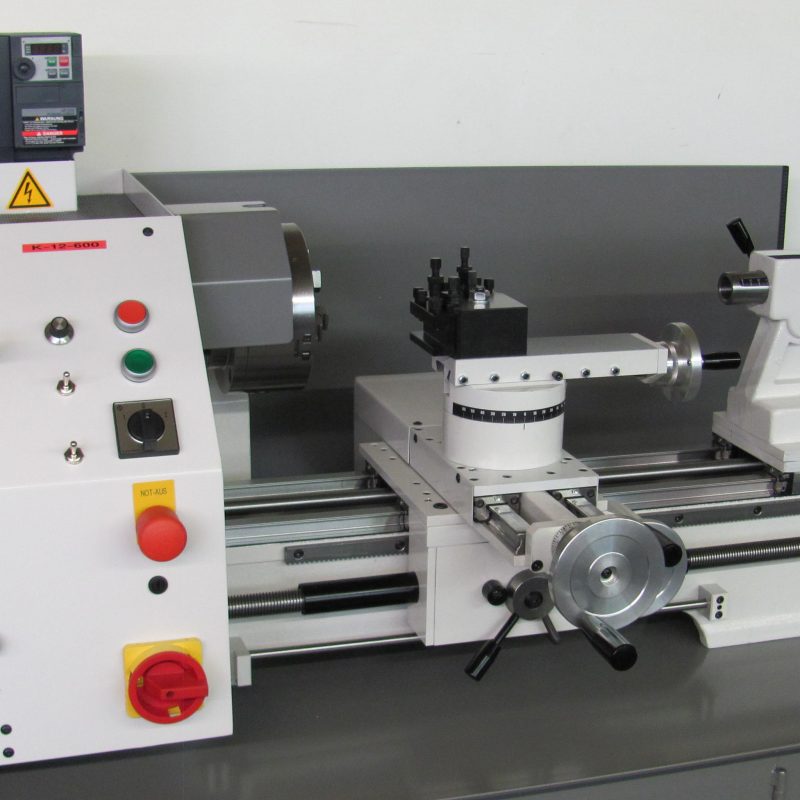

Das Modell K-11 ist die baugleiche, aber etwas einfachere Version des vollausgestatteten Modells K-12.

  • Spindelbohrung bei K-11 etwas kleiner: 41 mm (K-12: 50,3 mm)
  • K-11 ist auch ohne elektronischen Längs- und Quervorschub erhältlich (bei K-12 inklusive)
  • K-11 ist auch ohne Stahltisch erhältlich (bei K-12 inklusive)

Zubehör

Abstechstahl Trapezform 2,5 x 10 x 100 mm 15,00 18,00

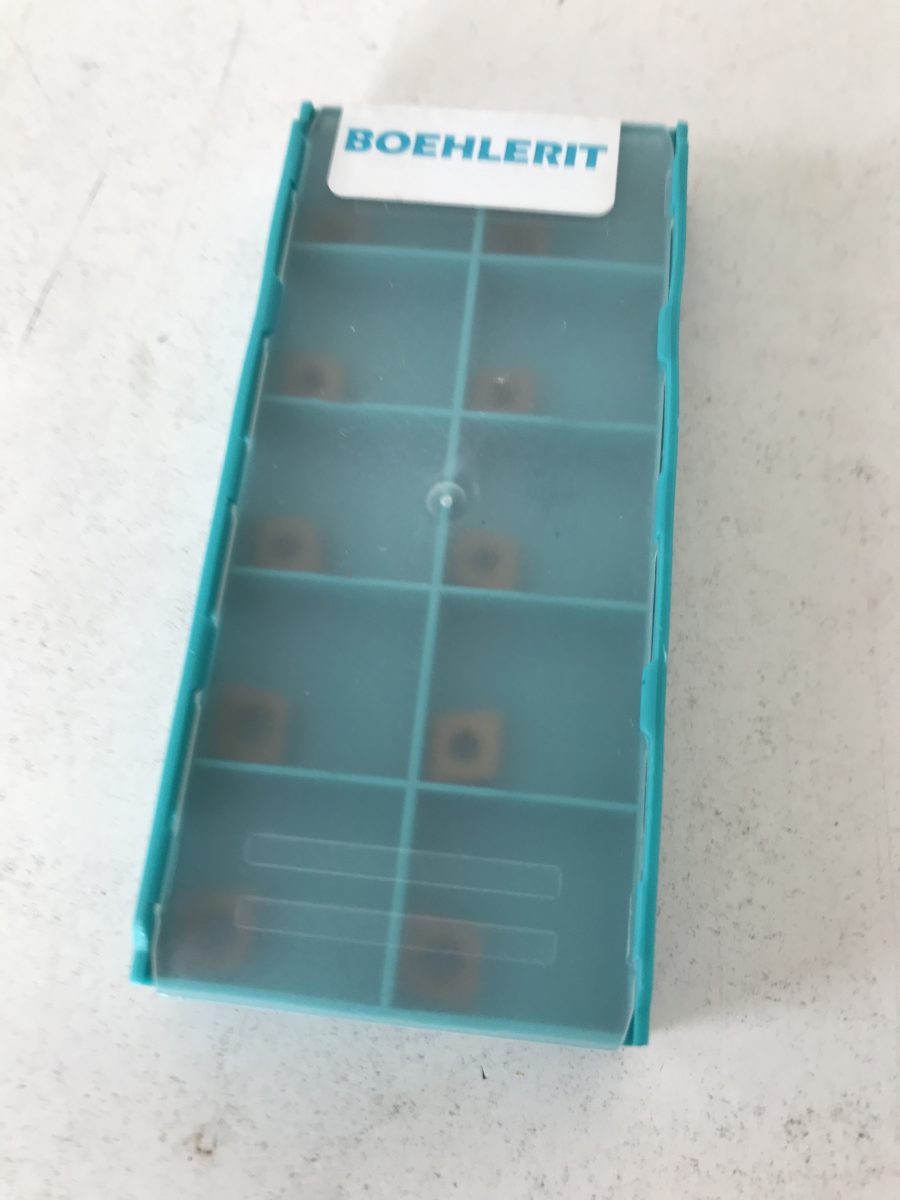

Ausdreh-Wendeplatten für 10 und 15mm (10 Stk.) 78,00 93,60
Ausdreh-Wendeplatten für 20mm (10 Stk.) 83,00 99,60
Bettlängsanschlag Revolverkopf 4-fach 75,00 90,00

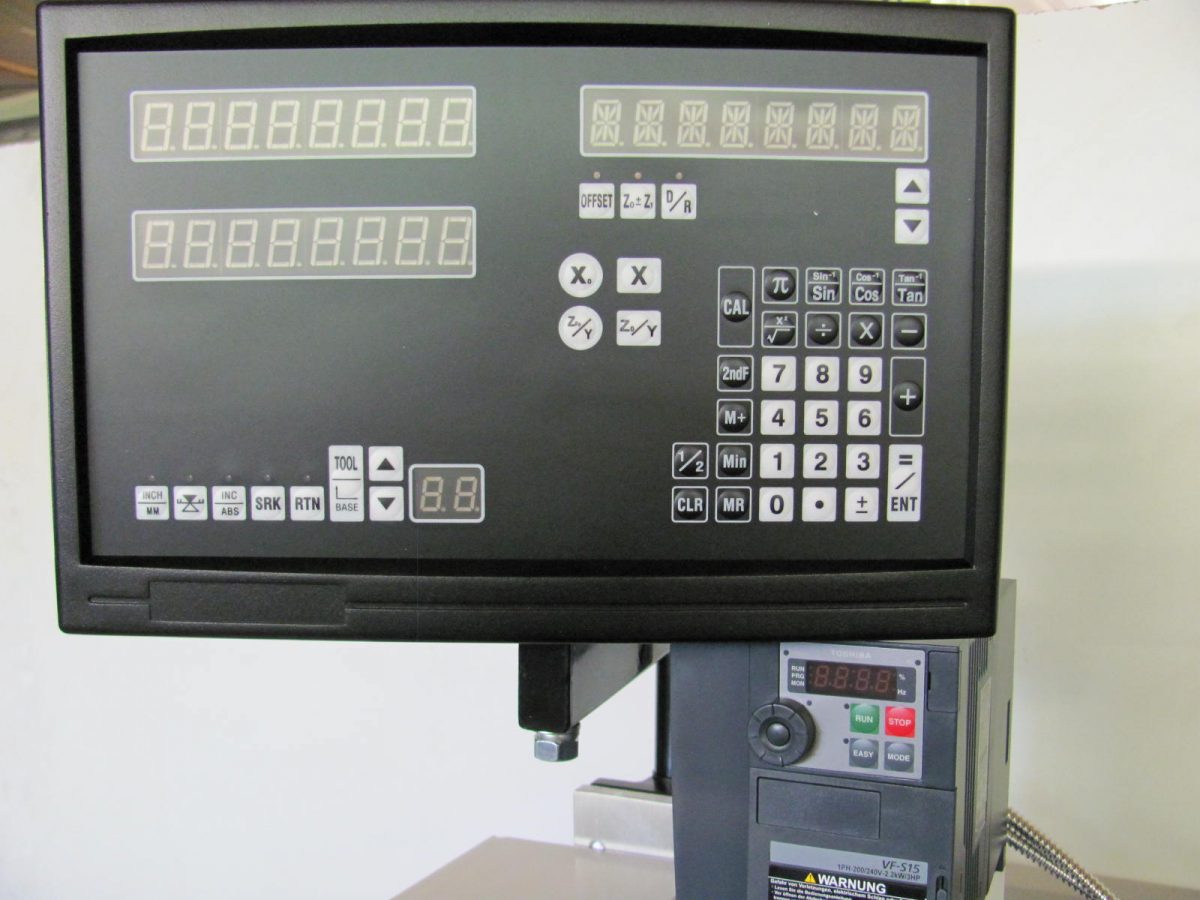

Digitale Positionsanzeige montiert, 1 Achse 590,00 708,00
Drehfutter 250mm mit 4 Stk. einzeln verstellbaren Umkehrbacken 378,00 453,60

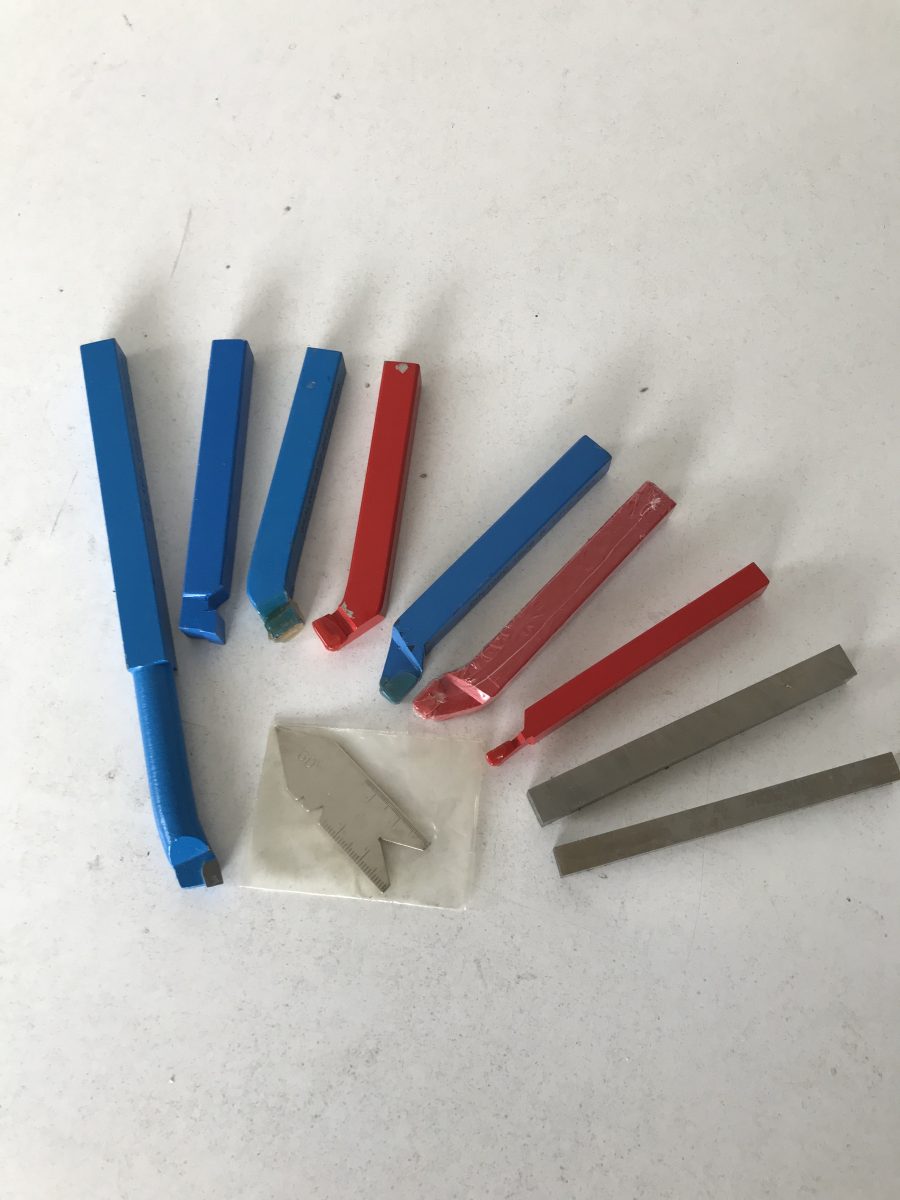

Drehmeißel-Set je 1 Stk. Seitendrehstahl links und rechts, Abstech- Ausdreh- und Schruppstahl mit aufgelötetem Hartmetall sowie HSS Drehstähle 8x8x100mm und 10x10x100mm + Schleiflehre 60° 69,00 82,80
Feste Körnerspitze MK3 29,00 34,80
Frässpindelkopf F-10 360° schwenkbar, mit präziser Feineinstellung, 80 mm Hub, Motor 400V/0,75 kW, ohne Spannfutter oder Spannzangen 965,00 1.158,00
Frästischplatte mit 3 T-Nuten, wird am Plansupport montiert 115,00 138,00
Gewindeprüflehre metrisch und zoll 15,00 18,00
Halter für Abstechstahl Trapezform 60,00 72,00

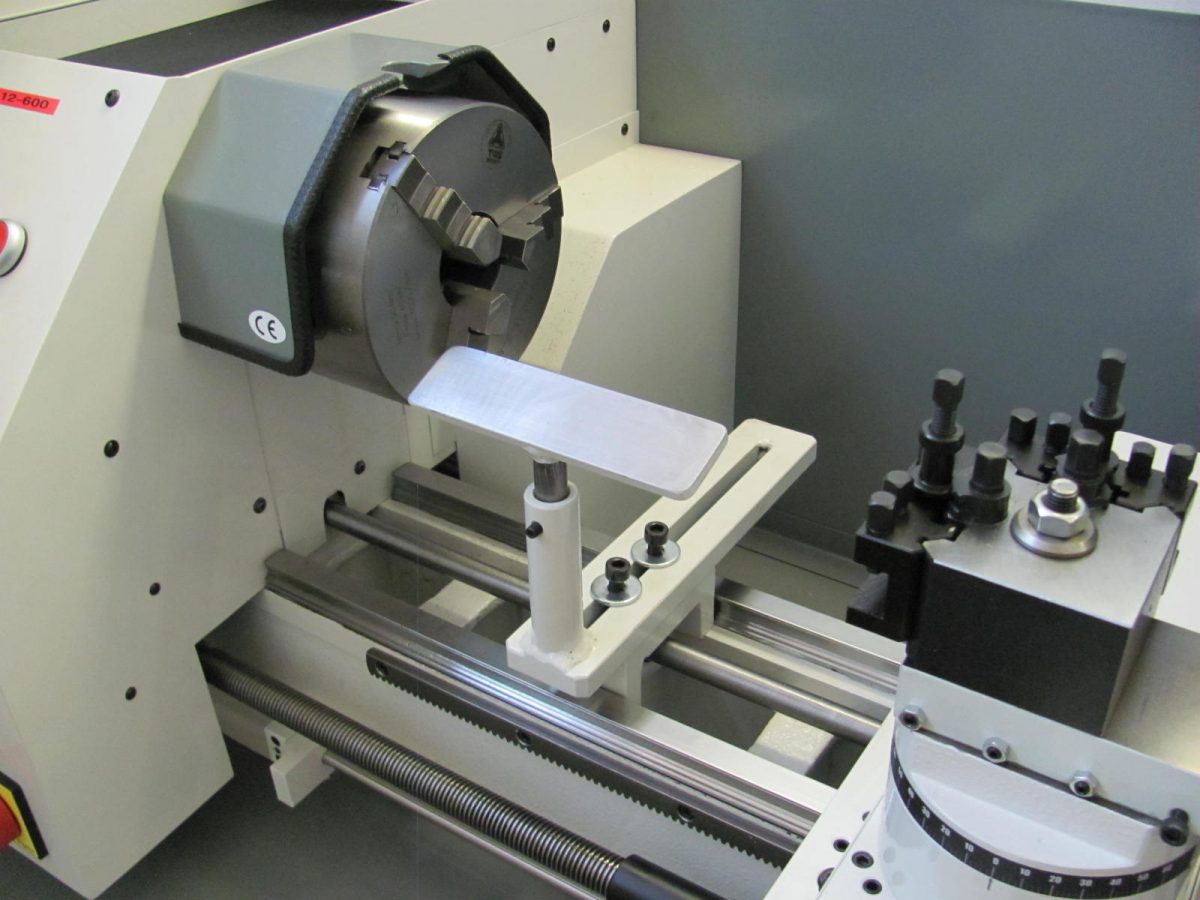

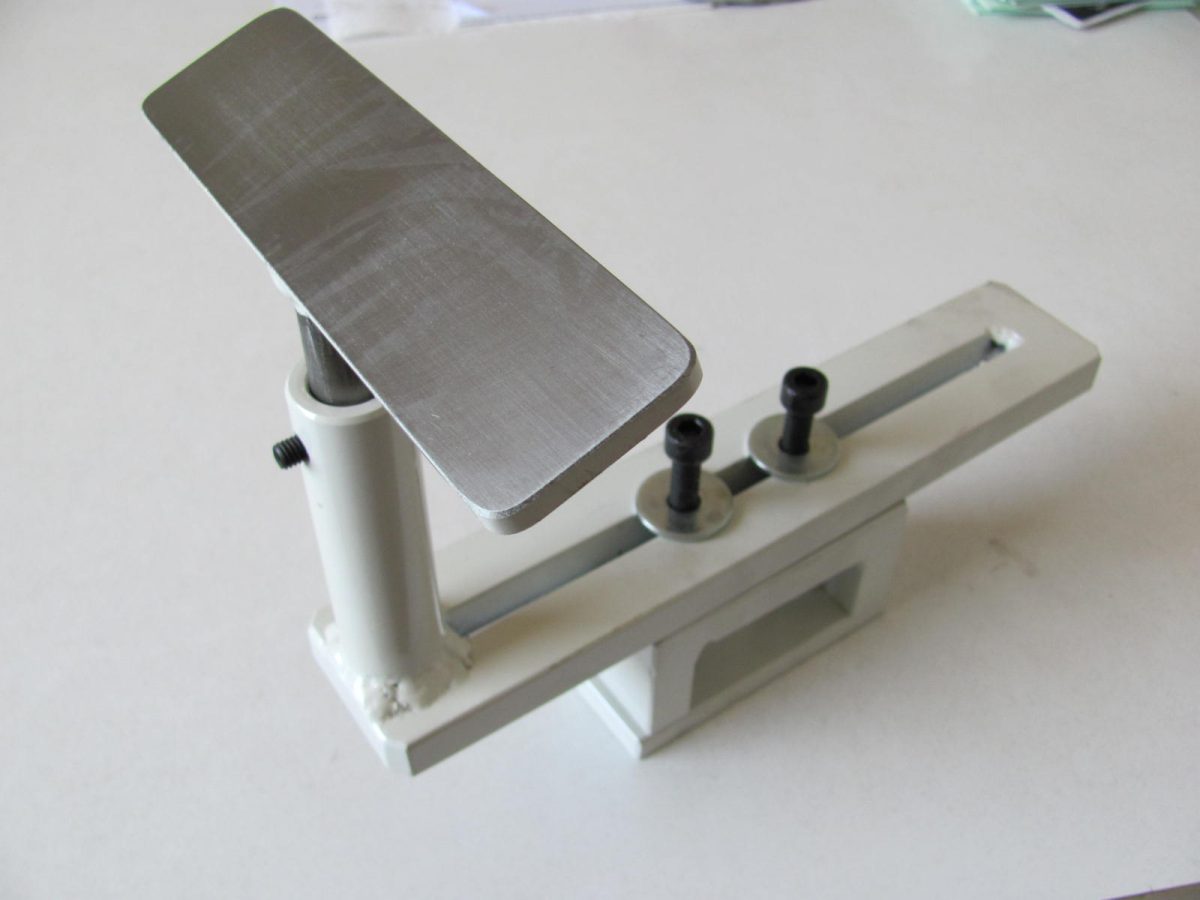

Handauflage 150 mm breit (Foto) 95,00 114,00
Handauflage 300 mm breit (Foto) 122,00 146,40
Höhensupport mit Klemmplatte Modell 202 195,00 234,00
Höhensupport mit Nutenplatte Modell 203 240,00 288,00
HSSE-Drehstähle 4-kant 10 x 10 x 100 mm 23,00 27,60
HSSE-Drehstähle 4-kant 8 x 8 x 100 mm 21,00 25,20
HSSE-Drehstähle rund 10 x 125 mm 26,00 31,20
HSSE-Drehstähle rund 12 x 160 mm 41,00 49,20

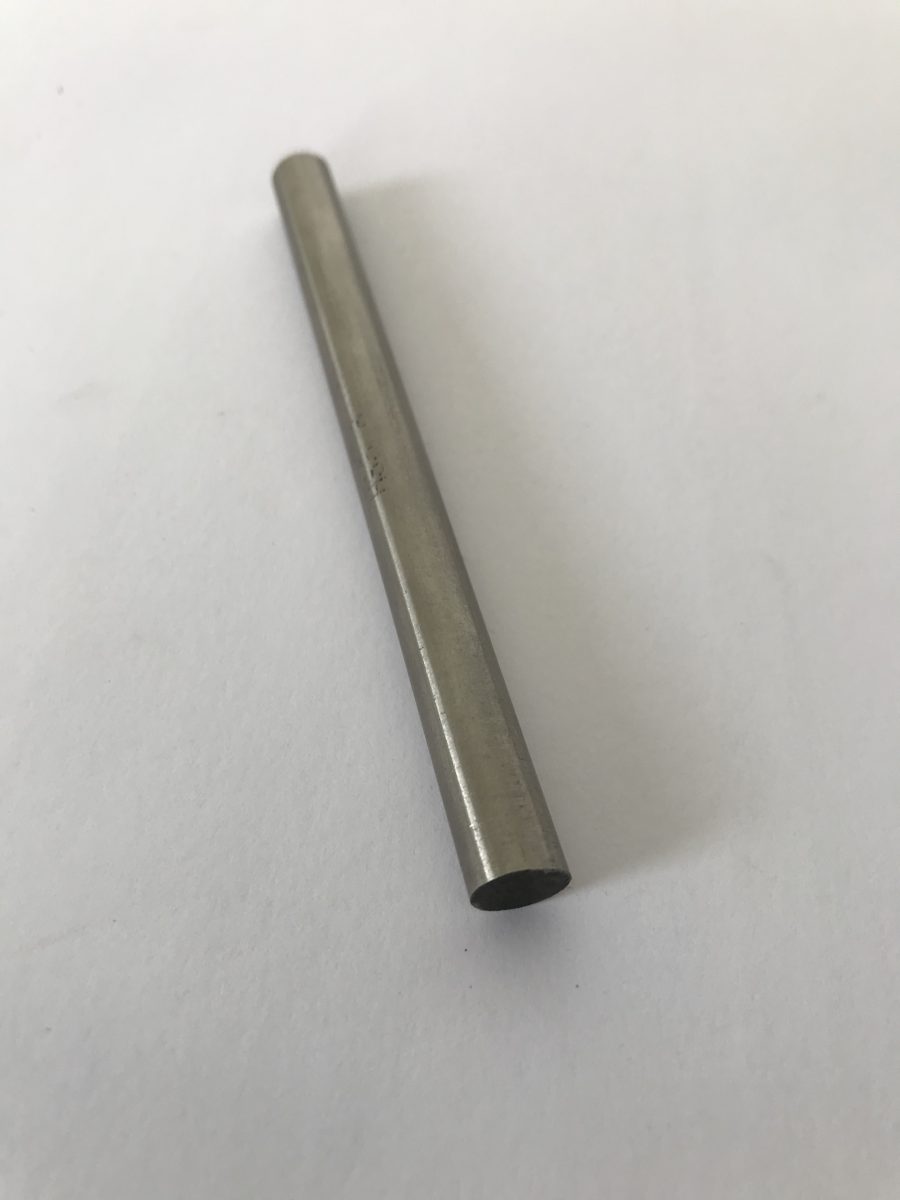

HSSE-Drehstähle rund 8 x 100 mm 20,00 24,00
Keilriemen 1 Garn. 3 Stk. Reserveantriebsriemen 44,00 52,80

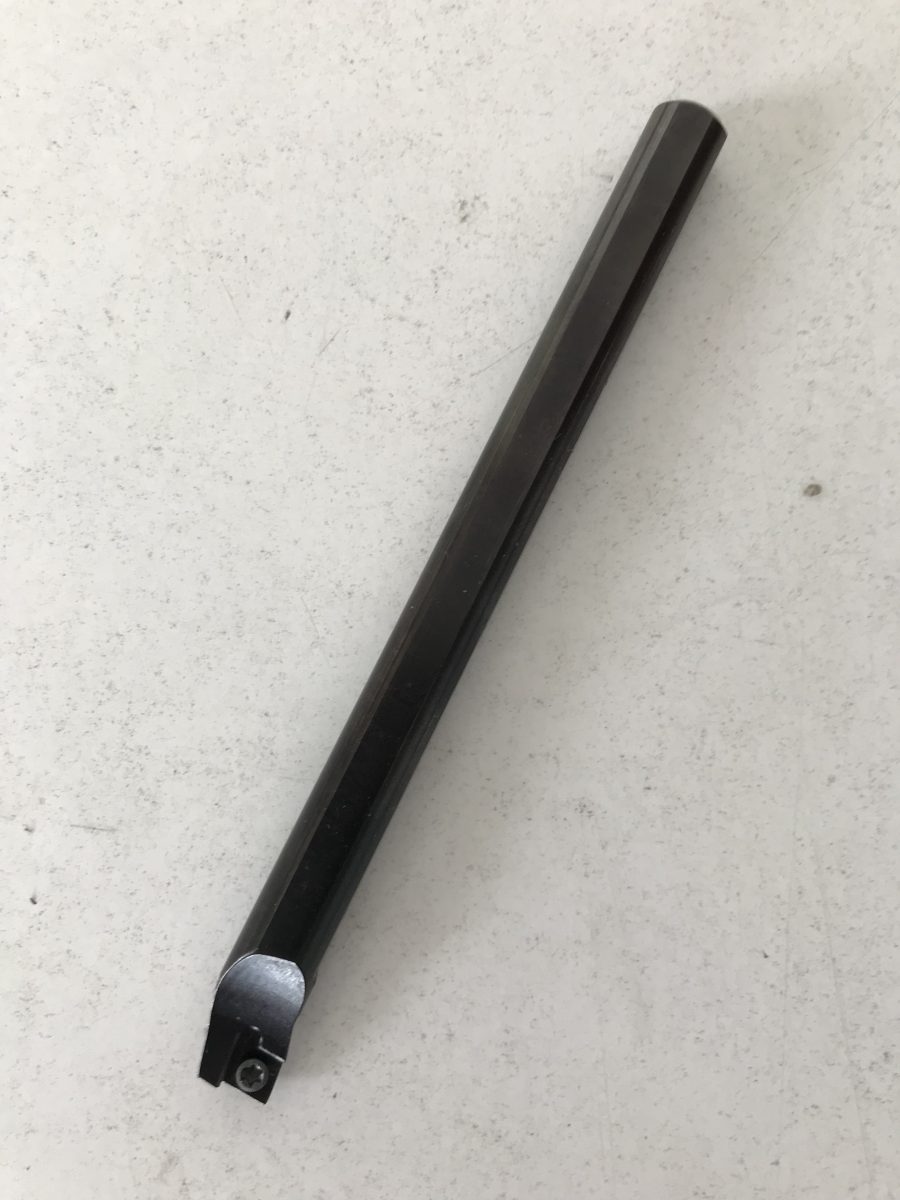

Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 10 mm 85,00 102,00
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 15 mm 87,00 104,40
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 20 mm 92,00 110,40
Klemmhalter (16) links für die Außenbearbeitung 16 x 16 mm 64,00 76,80
Klemmhalter (16) plan für die Außenbearbeitung 16 x 16 mm 64,00 76,80
Klemmhalter (16) rechts für die Außenbearbeitung 16 x 16 mm 64,00 76,80
Kühlmittelanlage 390,00 468,00
Maschinenleuchte 98,00 117,60
Materialanschlag (11) für Spindel 59,00 70,80
Mitlaufkörner MK3 68,00 81,60
Mitlauflünette Spannbereich: 5 - 70 mm, kugelgelagert 145,00 174,00
Muttern 1 Garn. (insgesamt 3 Stk. für Leitspindel, Planspindel, kleiner Obersupport) 69,00 82,80
Öle/Emulsionen: Bettbahnöl, 1 Liter für Gleit- und Führungsbahnen, mit verschleißmindernden Additiven und ausgezeichnetem Haftvermögen 15,00 18,00
Öle/Emulsionen: Gewindeschneidöl, 1 Liter zum Gewindeschneiden und Drehen in hochlegierten Stählen, Edelstählen und Buntmetallen 15,00 18,00
Öle/Emulsionen: Kühlmittel-Emulsion, 1 Liter zur spanabhebenden Bearbeitung, auch von hochlegierten Stählen, mit Wasser zu mischen! (Ölanteil: 4 bis 8%) 15,00 18,00
Planscheibe 200 mm mit 4 Schlitzen, ebener Aufspannfläche 69,00 82,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M3 bis M6 36,00 43,20
Schneideisenhalter für Außengewinde mit Führungsdorn, M8 39,00 46,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M10 41,00 49,20
Schneideisenhalter für Außengewinde mit Führungsdorn, M12 bis M14 44,00 52,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M16 47,00 56,40
Schnellspann-Bohrfutter + Einsteckzapfen (bis 13mm spannend) 59,00 70,80
Schnellwechsel-Drehmeißelhalter 70 x 70 mm + 3 Stk. Werkzeugträger 198,00 237,60
Sicherheitsdrehherz bis 40 mm spannend 39,00 46,80
Spannzangen 1 – 2,5 mm 0,5 mm steigend, präzise per Stk. 84,00 100,80
Spannzangen 3 – 18 mm (0,5 mm steigend) präzise, per Stk. 59,00 70,80
Stecheinsatz für Abstechklinge aus bestem Hartmetall 96,00 115,20
Stehlünette Spannbereich: 5 - 140 mm, kugelgelagert 155,00 186,00
Vertikalsständer für Frässpindelkopf F-10 komplett mit Schlitten, Zustell-Spindel und Winkelstück zum Befestigen am Gussbett 480,00 576,00

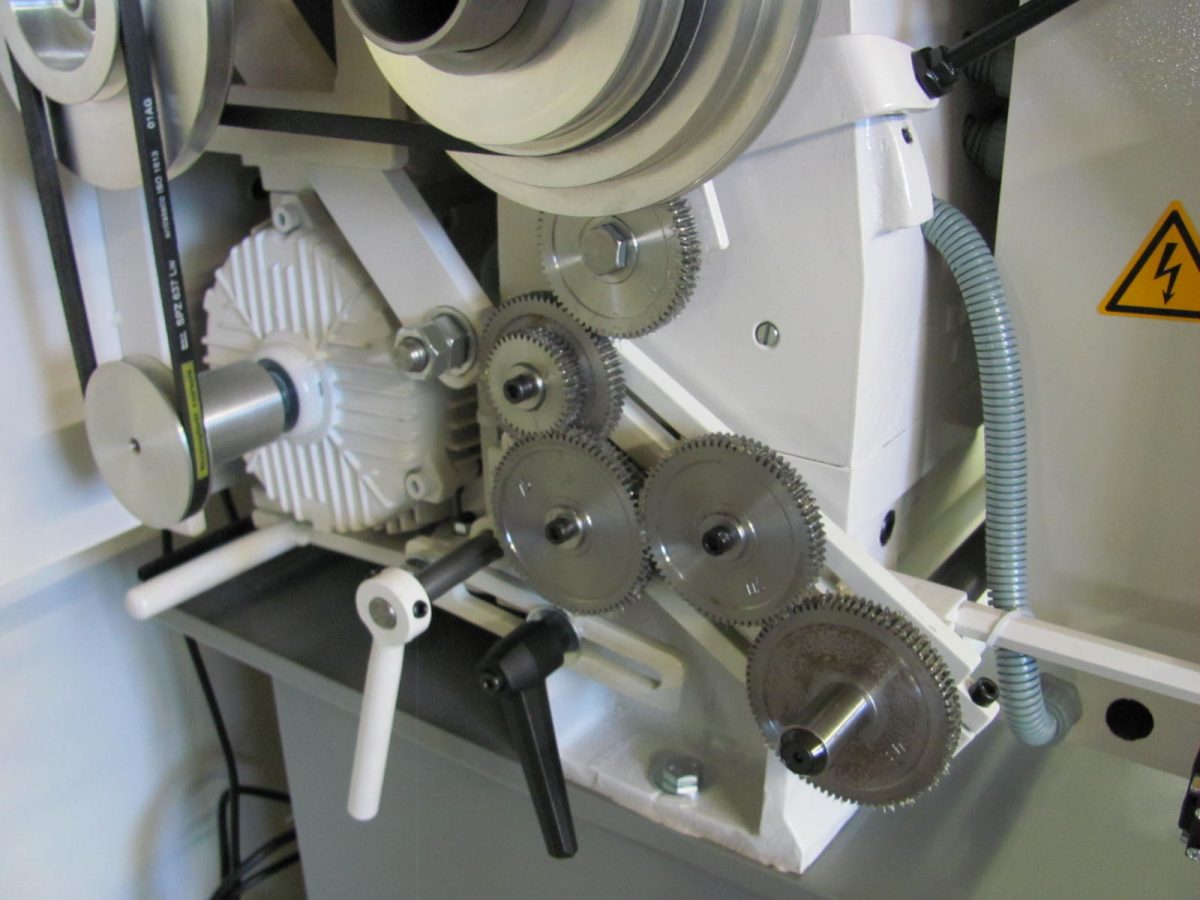

Wechselrädersatz aus Stahl 13-teilig + Schere 149,00 178,80
Wendeschneidplatten 16 mm 3-eckig, aus bestem Hartmetall (10 Stk.) 89,00 106,80
Zentrierbohrer 1 Satz HSS in 2, 3, 4 mm 32,00 38,40

Technische Daten

Aufstellfläche je nach gewählter Spitzenweite 600 x 1300/1800 mm
Bettbreite 160 mm
Bohrungsabstand des Bettes für die Befestigung an einen Tisch mit 2 Stk. Spannschrauben M12 990 mm
Drehdurchmesser über Querschlitten 270 mm
Drehdurchmesser über Bett 360 mm
Farbe grauweiß RAL 9002 mit mausgrau RAL 7005
Hauptspindelbohrung 41 mm
Leitspindeldurchmesser 22 mm
Leitspindelsteigung Trapezgewinde 3 mm
Maße Höhe/Tiefe/Lämge (je nach gewählter Spitzenweite) 460/550/1250 oder 1750 mm
Nettogewicht je nach gewählter Spitzenweite in Grundausstattung 160/185 kg
Nettogewicht je nach gewählter Spitzenweite mit elektronischem Längs-/Quervorschub 175/200 kg
Oberschlitten klein, Verstellweg 120 mm
Querschlitten Verstellweg 180 mm
Spitzenweite 600/1100 mm
Spitzenhöhe 180 mm
Elektromotoren-Auswahl 400V/1,5 kW: 1400 U/min - Drehstrom (Grundausstattung)
Elektromotoren-Auswahl 230V/1,5 kW: 1400 U/min – Wechselstrom
Elektromotoren-Auswahl 2-Stufen-Motor 400V/1,0 kW: 900 und 1400 U/min (2 Geschwindigkeiten vor und zurück)
Elektromotoren-Auswahl Elektronik-Qualitäts-Ausführung: Umdrehungen zwischen den Stufen elektronisch regelbar - 5 bis 3000 U/min, weiters: einstellbare Anlaufzeit und einstellbare Bremsverzögerung; Schutzfunktionen: Überstrom, Überspannung, Übertemperatur u.v.m.
Drehzahlbereich * 7 Geschwindigkeiten (Grundausstattung) 85, 160, 270, 340, 610, 1010 und 1760 U/min * Bei Verwendung des 2 Stufen - Motores: 14 Geschwindigkeiten 55, 85,105, 160, 170, 215, 270, 340, 390, 610, 650, 1010, 1130, 1760 U/ min * ELEKTRONIK : 5 bis 3000 U/ min * Riemengetriebe mit 3 Hochleistungskeilriemen SPZ 9,5x637mm, 9,5x878 mm und 10x875 mm
Gewindeschneiden mit Wechselrädersatz und Schere * Metrische Gewinde: 20 Steigungen von 0,25 bis 4,5mm * Zöllige Gewinde: 35 Steigungen von 128 bis 5 Gänge per Zoll * Modulgewinde: 18 Steigungen von 0,2 bis 2 Modul
Hauptspindel * Kurzkegelaufnahme DIN 55021/4 zur Aufnahme von 3- und 4-Backen-Futter oder Planscheiben * Innenkonus für Körnerspitze (Werksnorm) * Innenaufnahme für geschliffene Präz. Spannzangen von 1-22mm

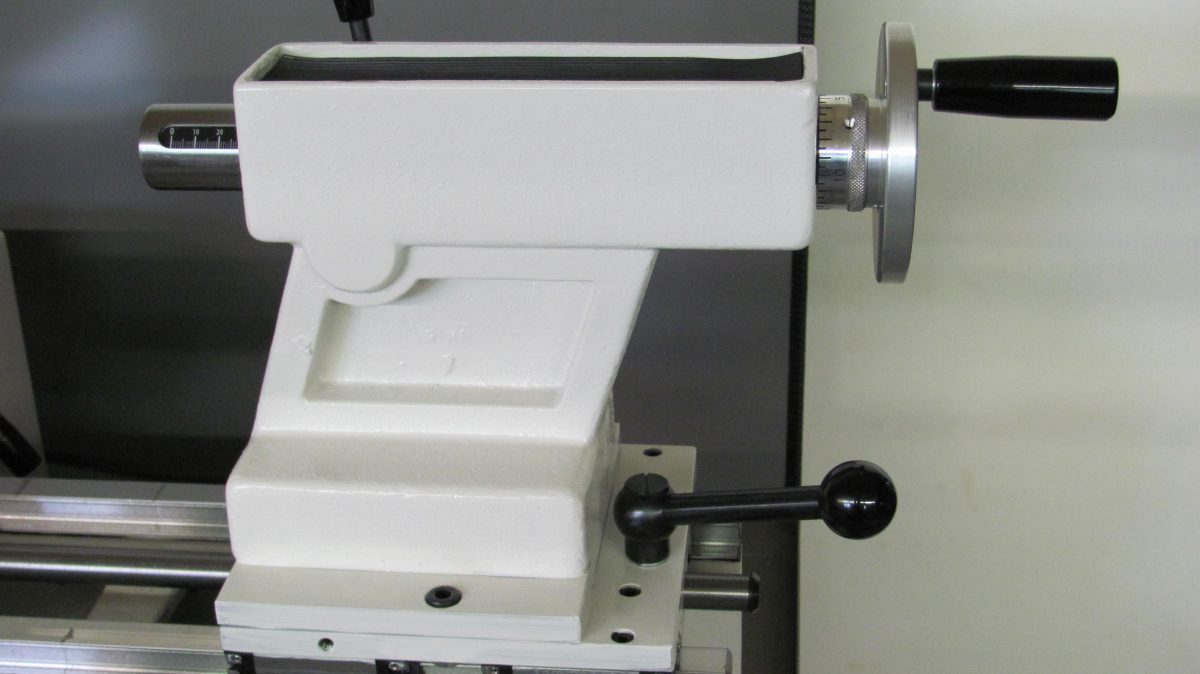

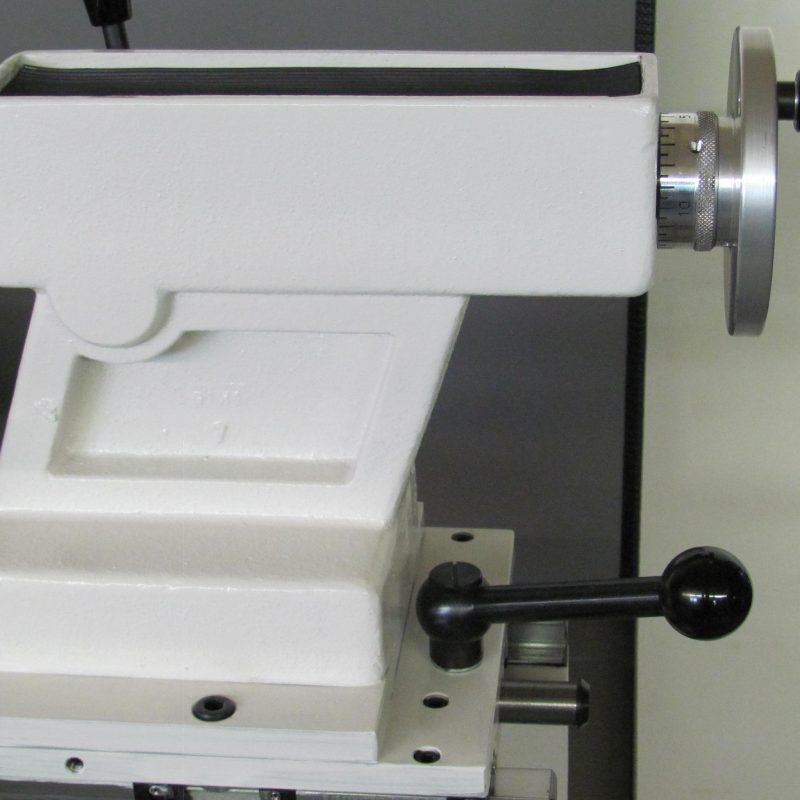

Reitstock Schnellspannung für Reitstock und Pinole (kein lästiges Festziehen einer Mutter mit Gabelschlüssel), praktische Ablagefläche am Reitstock, Maßangabe in mm direkt an Pinole, Skalenring mit 0,05mm-Teilung, Maße: Pinolendurchmesser 35 mm, Pinolenhub 80 mm, Pinolen-Innenkonus MK 3, seitliche Verstellung +/- 8 mm
Teilvorrichtung An der Riemenscheibe, die an der Hauptspindel befestigt ist, sind 12 Teilbohrungen gefertigt, wo der Positionsstift einrastet (Aufpreis).
Vorschübe 3 automatische Längs - und Quervorschubgeschwindigkeiten 0,08 - 0,13 - 0,18 mm/U (Grundausstattung)
