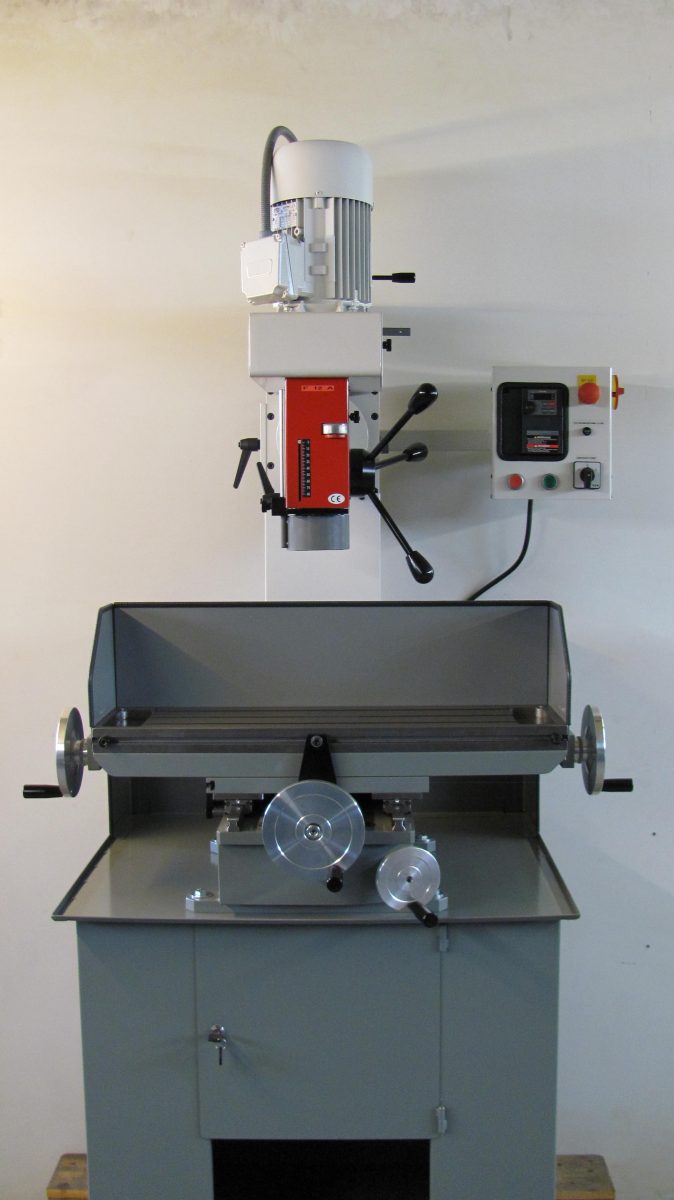

Fräsmaschine F-12A

Fräsmaschine F-12A

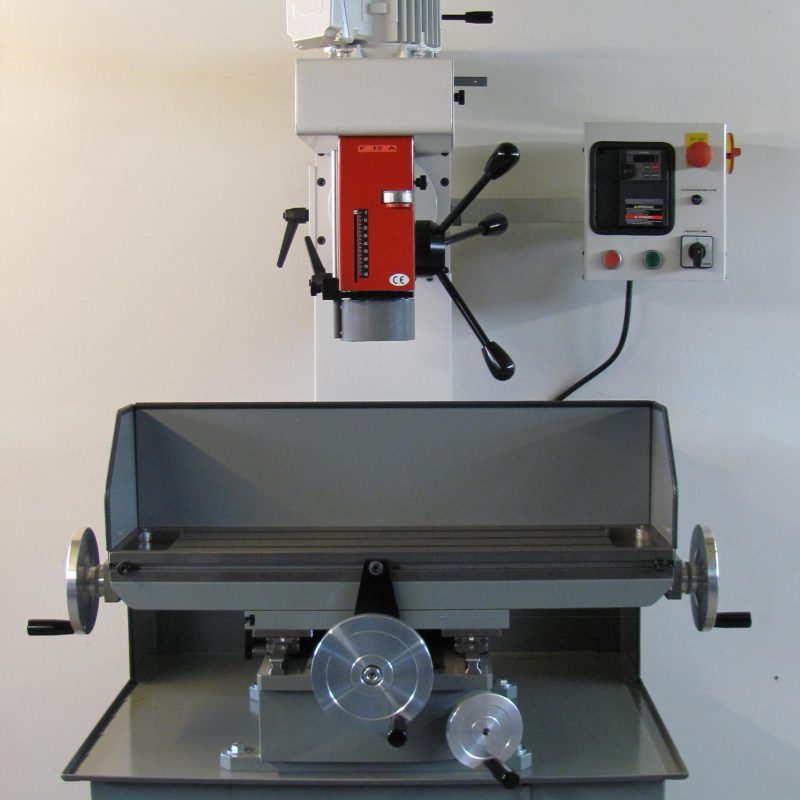

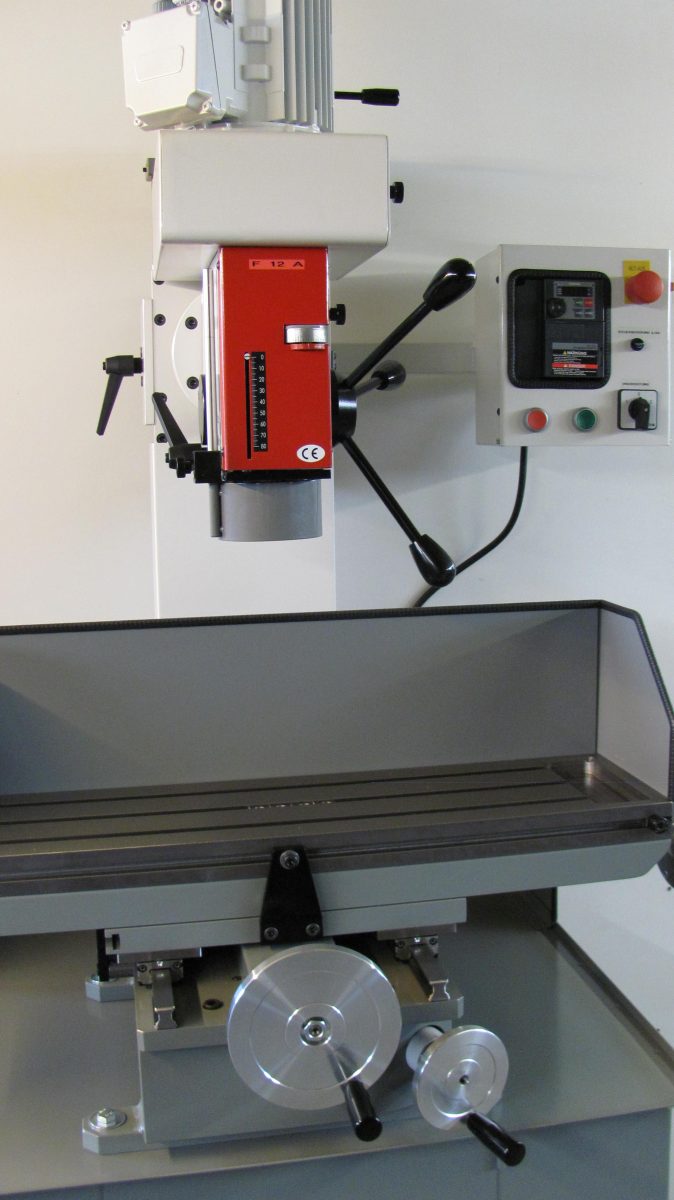

Präzisions-Fräsmaschine mit hochgenauen, geschliffenen Profilschienenführungen (alle 3 Achsen). Motordrehzahl elektronisch steuerbar. Äußerst laufruhig! Besonders angenehm und praxisgerecht zu bedienen.

Grundausstattung

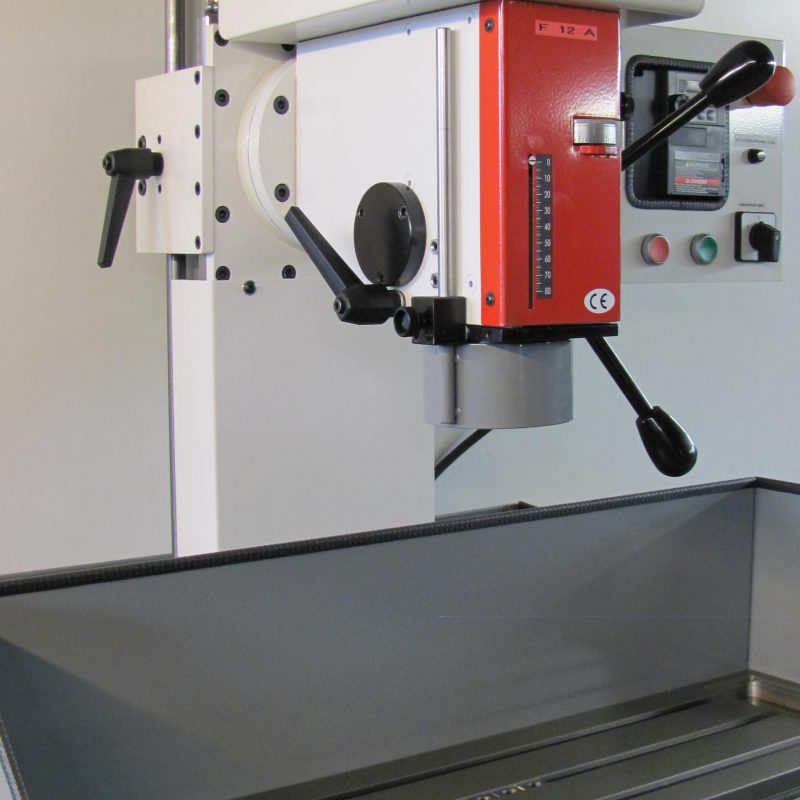

Frässpindel-Umdrehungen elektronisch regelbar Rechts-Links-Lauf, Spindelaufnahme: Steilkegelschaft SK30, hohe Rundlaufgenauigkeit durch Kegelrollenlager (0,01mm in der Pinole gemessen!), mit 3-stufigem SPZ-Getriebe angetrieben, Pinole mit 70mm Durchmesser und 80mm Hub, einstellbarer Bohrtiefenanschlag mit Millimeterskala und Feineinstellung mit Skalenrad (0,05mm-Teilung)
Frässäule extrem robust (160mm breit) mit hochgenauer, gehärteter und geschliffener Liniarführung (ideal für CNC-Ausbau vorbereitet), Führung abgedeckt mit Stahllamellen - daher kein Durchbrennen der heißen Späne

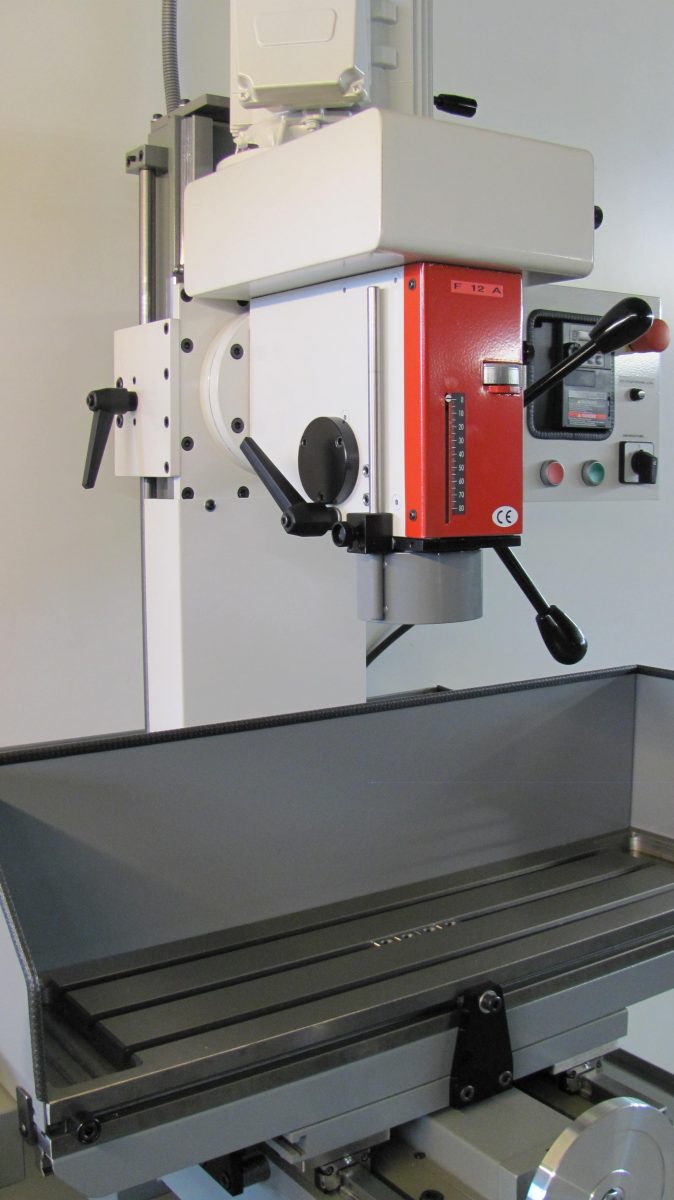

Fräskopf 180° schwenkbar
Steilkegel SK30 zur Spannung der Werkzeuge in der Frässpindel - dadurch besonders solide Aufnahme der Werkzeuge (keine Selbstverständlichkeit für eine Fräse in dieser Preisklasse!)
Stahltisch
Spänewanne
Spritzbleche 6 Stk.

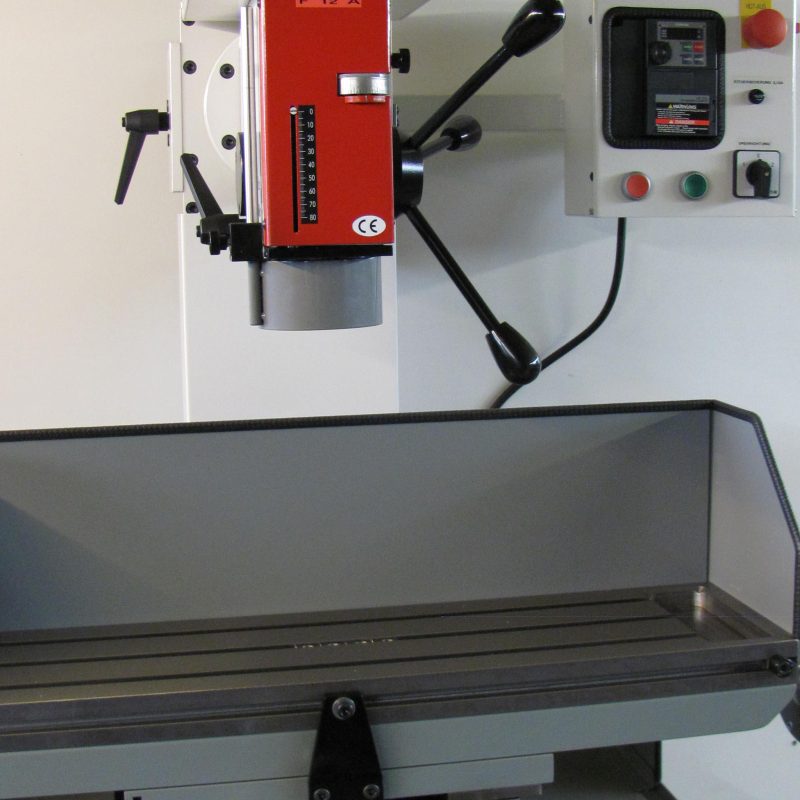

Motorschutzfunktionen mit Not-Aus-Schalter Überstrom, Überspannung, Übertemperatur, einstellbare Anlaufzeit und Bremsverzögerung
Motor: 400V / 2,3kw Drehzahlen von 10 bis 4000 U/min, nicht gekapselt - daher immer gute Kühlung, mit 3-stufigem SPZ-Getriebe angetrieben - daher im unteren und oberen Drehzahlbereich volle Motorkraft

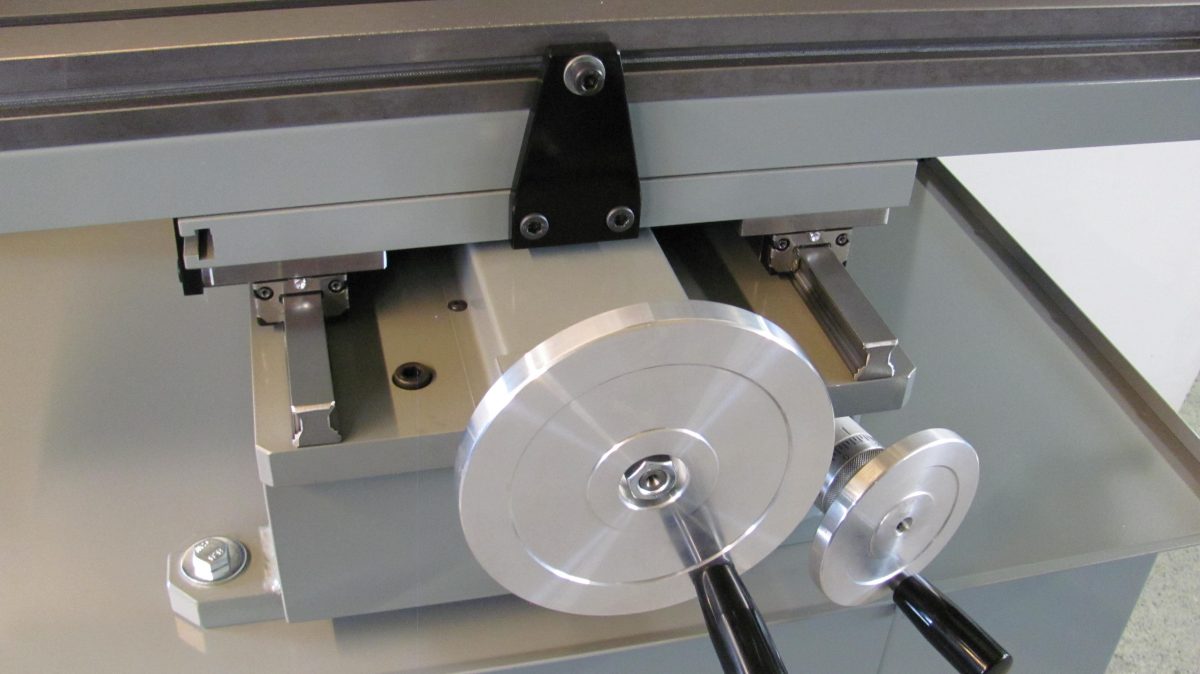

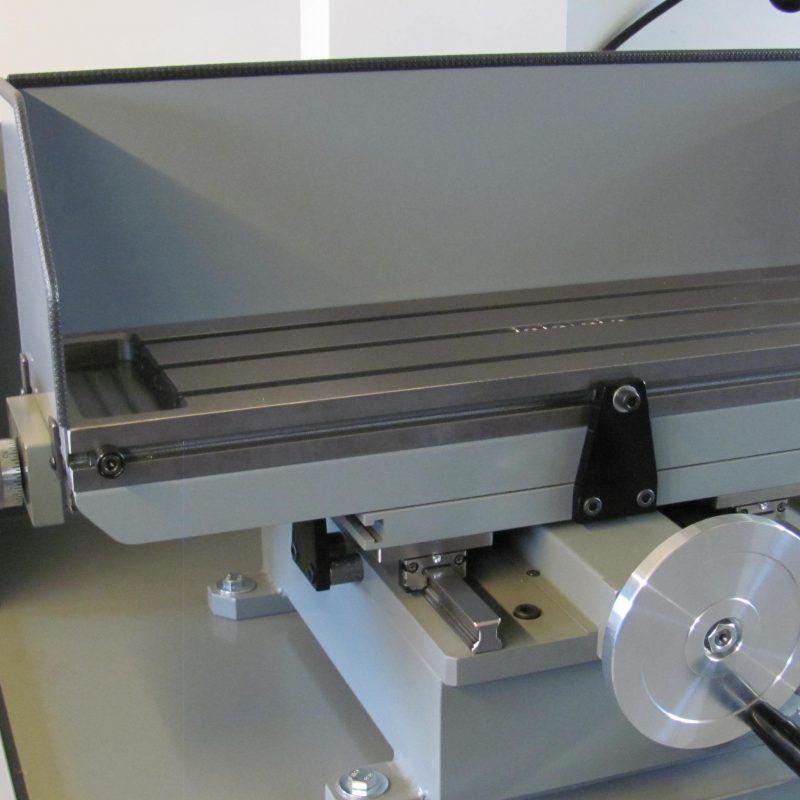

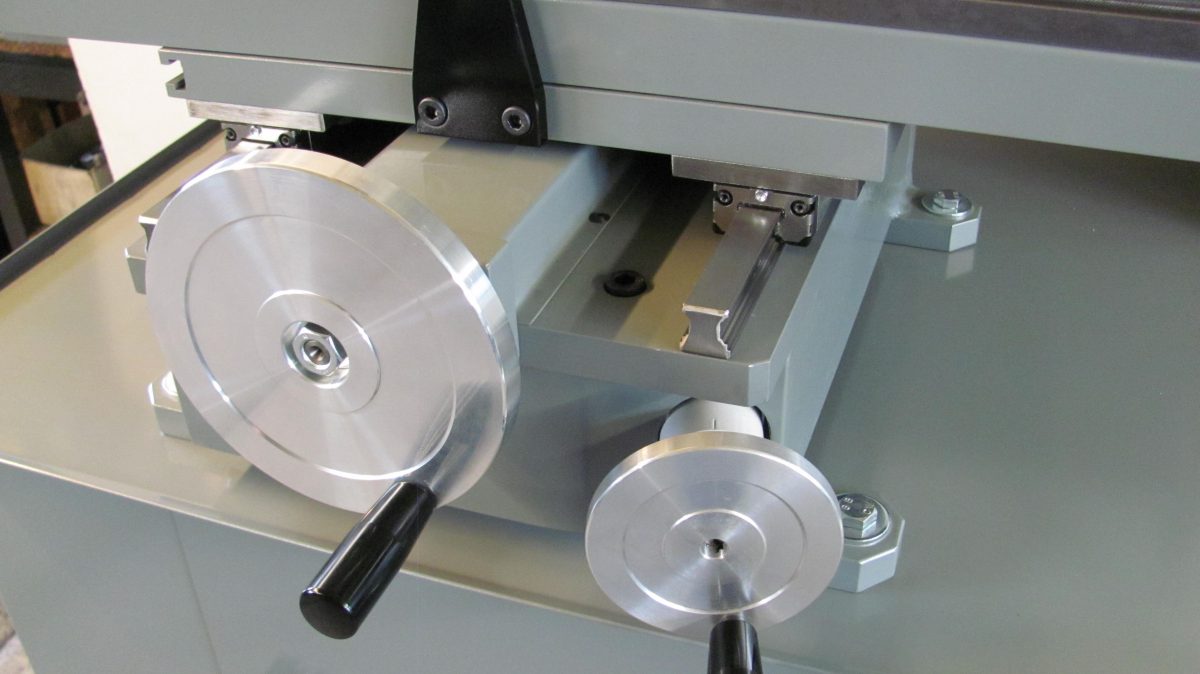

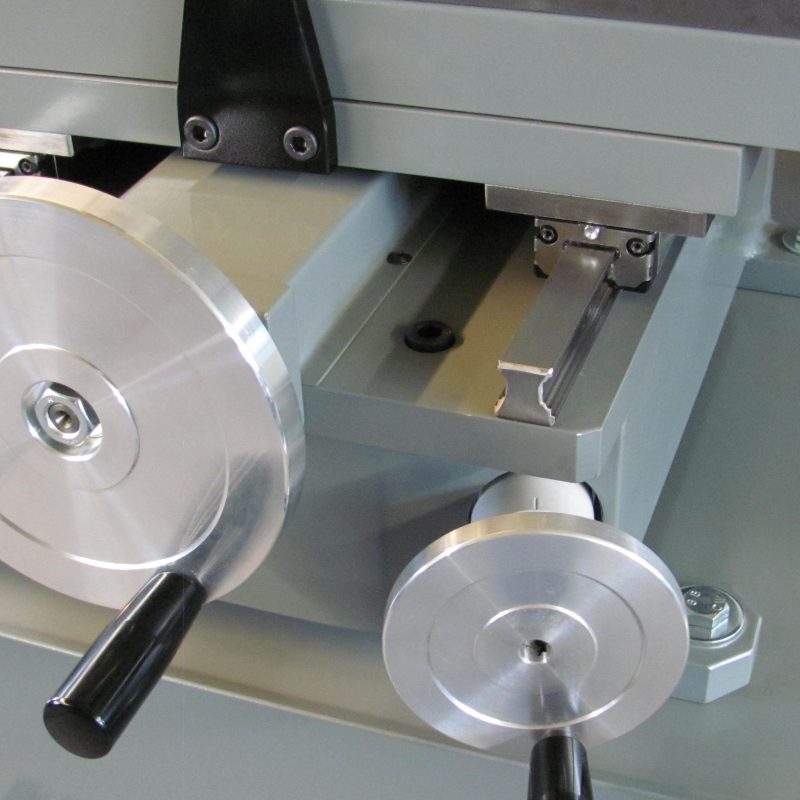

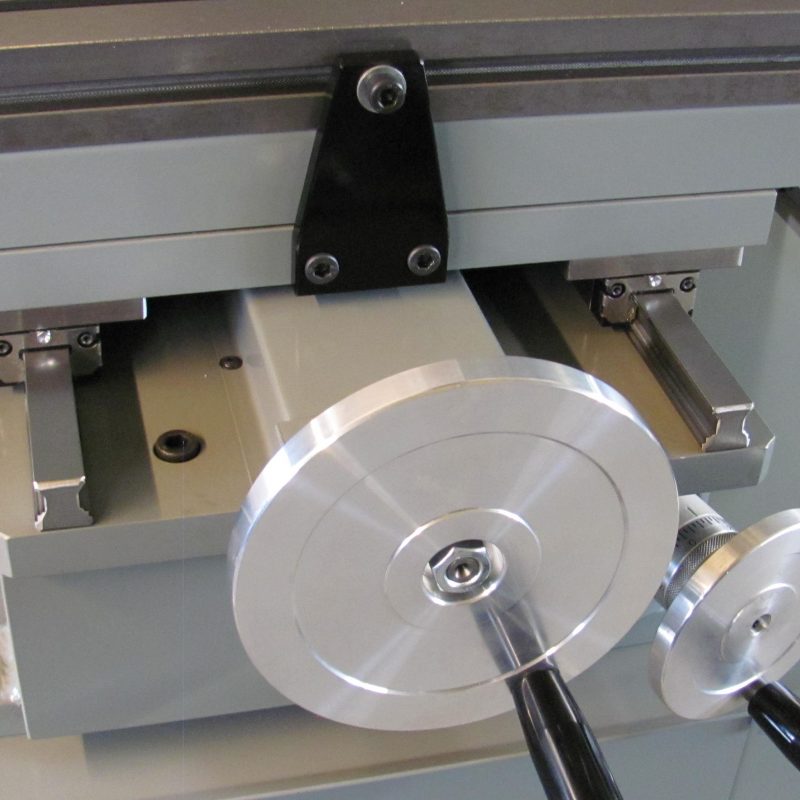

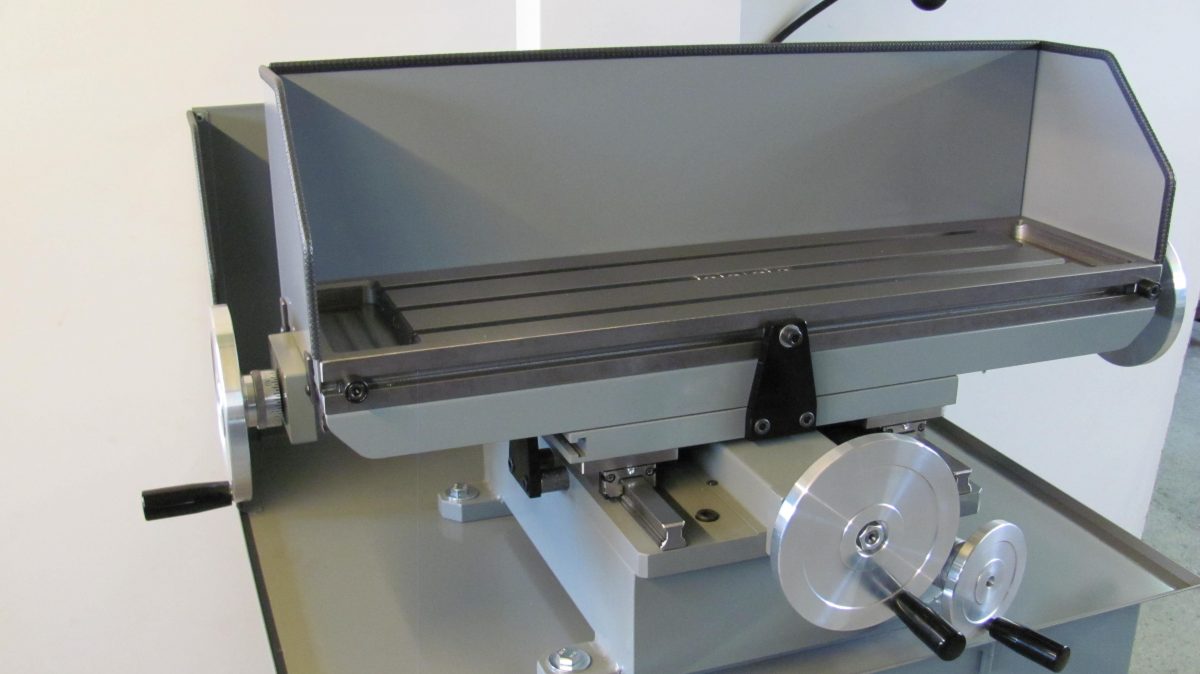

Kreuztisch 200 x 750mm genau, massiv, Oberfläche geschliffen, Verfahrweg 165 x 440mm, 3 Spann-T-Nuten (14mm breit), nachstellbare Schwalbenschwanzführung
Höhenverstellung mit Digitalanzeige Handrad für die Höhenverstellung ist am Maschinenfuß angebracht - sehr komfortable Bedienung
Zugstange zum Hochspannen der Werkzeuge
Bedienungsanleitung

Grundpreis

Bezeichnung Beschreibung Preis in EUR
exkl./inkl. 20% MWSt
Fräsmaschine F-12A mit hochgenauen, geschliffenen Profilschienenführungen (alle 3 Achsen), Motordrehzahl elektronisch steuerbar 3.490,00 4.188,00

Vorteile

Besonders hochwertige Profilschienen-Wälzführung an der Vertikalsäule (z-Achse) ideal für CNC-Nachrüstung
Frässpindel-Umdrehungen elektronisch regelbar
Präziser und großer Kreuztisch
Solide Steilkegel-Werkzeugaufnahme SK30
Digitale Anzeige der Höhenverstellung z-Achse
Bequeme Positionierung des Handrades zur Höhenverstellung
Pinole mit 70mm Durchmesser und 80mm Hub
Stahltisch, Spänewanne und 6 Spritzbleche bereits in der Grundausstattung enthalten
Ausgezeichnetes Preis-Leistungs-Verhältnis
Besondere Laufruhe der Maschine nur Motor- und Lagerabrollgeräusch
Frässpindel mit 2 groß dimensionierten, nachstellbaren Kegelrollenlagern
Anzeige mit Maßstab in Millimeterteilung für die Gesamtübersicht an der Vorderfront der Antriebseinheit angebracht

Bitte beachten Sie:

  • Unsere Produkte werden auf modernsten CNC Dreh- und Fräsmaschinen hergestellt
  • Vor Auslieferung jeder Maschine erfolgt die Endkontrolle mittels Prüfprotokoll
  • Solide Ausführung in Feinmechaniker-Qualität, saubere Gewinde und Flächen, entgratete Kanten usw.

Zubehör

Aufspannplatte 1000 x 200 mm zum Spannen größerer Werkstücke 99,00 118,80
Aufspannplatte mit Winkel Höhe 200 mm, Breite 100 mm 155,00 186,00
Bohrfutteraufnahme SK30/B16 56,00 67,20
Eckfräser 40 mm mit 3 x 3-eck Wendeplatten 16 mm (Innendurchm. 16 mm) 218,00 261,60
Einsatzhülsen kurz MK1, MK2 und MK3 zur Aufnahme von Werkzeugen mit Morsekegel und keilförmigem Austreiber (per Stk.) 69,00 82,80
Fräseraufnahme für Fräser mit Zylinderschaft und seitlicher Mitnehmerfläche(Weldon), 6, 8, 10, 12 und 16 mm Durchmesser (per Stk.) 72,00 86,40
Fräsmaschinen-Schraubstock mit drehbarer Grundplatte inkl. Gradskala, schnellspannend, 100 mm Backenbreite, solide und schwere Ausführung 398,00 477,60
Fräsmaschinen-Schraubstock S20 schnellspannend, Backenbreite 100 mm, solide und schwere Ausführung 348,00 417,60
Kreisschneider mit 8 mm rundem HSS Schneidmeißel, einfache Ausführung, 8 mm Dorn, größter Durchmesser 120 mm (zum Spannen 13 mm Spannzange) 49,00 58,80
Kühlmittelanlage 390,00 468,00
Langlochfräser HSS-E 8%Cobalt, DIN 327, Mitte schneidend, Set mit 4, 5, 6, 7, 8, 10, 12, 14, 16, 18 mm 165,00 198,00
Maschinenschraubstock S10 Backenbreite 85 mm 96,00 115,20
Öle/Emulsionen: Bettbahnöl, 1 Liter für Gleit- und Führungsbahnen, mit verschleißmindernden Additiven und ausgezeichnetem Haftvermögen 15,00 18,00
Öle/Emulsionen: Gewindeschneidöl, 1 Liter zum Gewindeschneiden und Drehen in hochlegierten Stählen, Edelstählen und Buntmetallen 15,00 18,00
Öle/Emulsionen: Kühlmittel-Emulsion, 1 Liter zur spanabhebenden Bearbeitung, auch von hochlegierten Stählen, mit Wasser zu mischen! (Ölanteil: 4 bis 8%) 15,00 18,00
Plan- und Ausdrehkopf zum Spannen 13mm Spannzange 59,00 70,80
Planfräser 63 mm mit 4 x 4-eck Wendeplatten 12 x 12 mm (Innend. 22 mm) 299,00 358,80
Präzisions-Spannzange für Fräser-Spannzangenfutter SK30 (per Stk.) 37,00 44,40
Schaftfräser HSS-E 8% Cobalt, DIN 844 Set mit 4, 5, 6, 7, 8, 10, 12, 14, 16, 18mm (für einen kompl. Satz Fräser sind 6,10,12,16mm Spannzangen erforderlich!) 228,00 273,60
Schnellspann-Bohrfutter für Bohrfutteraufnahme SK30, bis 13mm spannend 64,00 76,80
SP15 Spannzangenfutter + 15 Spannzangen im Set von 3 bis 20 mm 510,00 612,00
SP4 Spannzangenfutter + 4 Spannzangen im Set (6, 10, 12, 16 mm - für einen kompletten Satz Fräser erforderlich) 255,00 306,00
SP7 Spannzangenfutter + 7 Spannzangen im Set von 3 bis 10 mm 298,00 357,60
Spanneisensatz Nutenbreite 12 mm - M10 165,00 198,00
Spannzangenfutter SK30 für Fräser 134,00 160,80
Walzenstirnfräser 40 HSSE 8% Cobalt DIN 841, Durchmesser 40 mm (Innendurchm. 16 mm) 119,00 142,80
Walzenstirnfräser 50 HSSE 8% Cobalt DIN 841, Durchmesser 50 mm (Innendurchm. 22 mm) 135,00 162,00
Wendeschneidplatten 12 mm 4-eckig, 10 Stk. 94,00 112,80
Wendeschneidplatten 16 mm 3-eckig, aus bestem Hartmetall (10 Stk.) 89,00 106,80
Zentrierbohrer 1 Satz HSS in 2, 3, 4 mm 32,00 38,40

Technische Daten

Aufstellfläche mit Spänewanne 1500 x 1500 mm
Ausladung Abstand von 'Kante Säule' bis 'Zentrum Frässpindel' 215 mm
Breite 1100 mm
Höhe (max.) 1350 mm
Tiefe 920 mm
Höhe (max.) von 'Oberfläche Frästisch' bis 'Unterkante Frässpindel' 420 mm
Gewicht inkl. Stahltisch, Spänewanne und Spritzbleche 210 kg
Pinole (fixierbar) Durchmesser 70 mm
Pinole (fixierbar) Hub 80 mm
