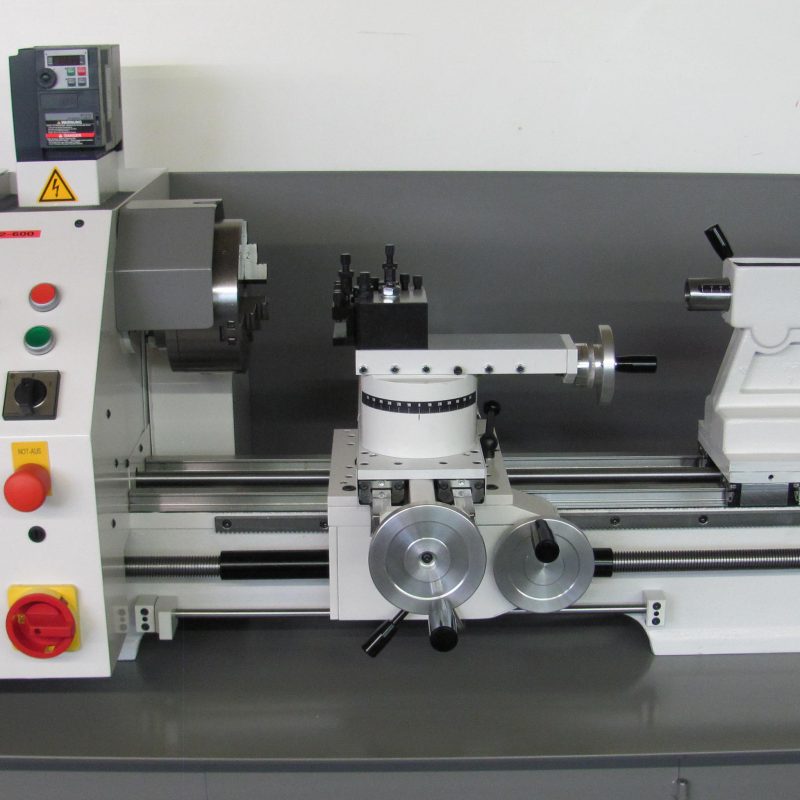

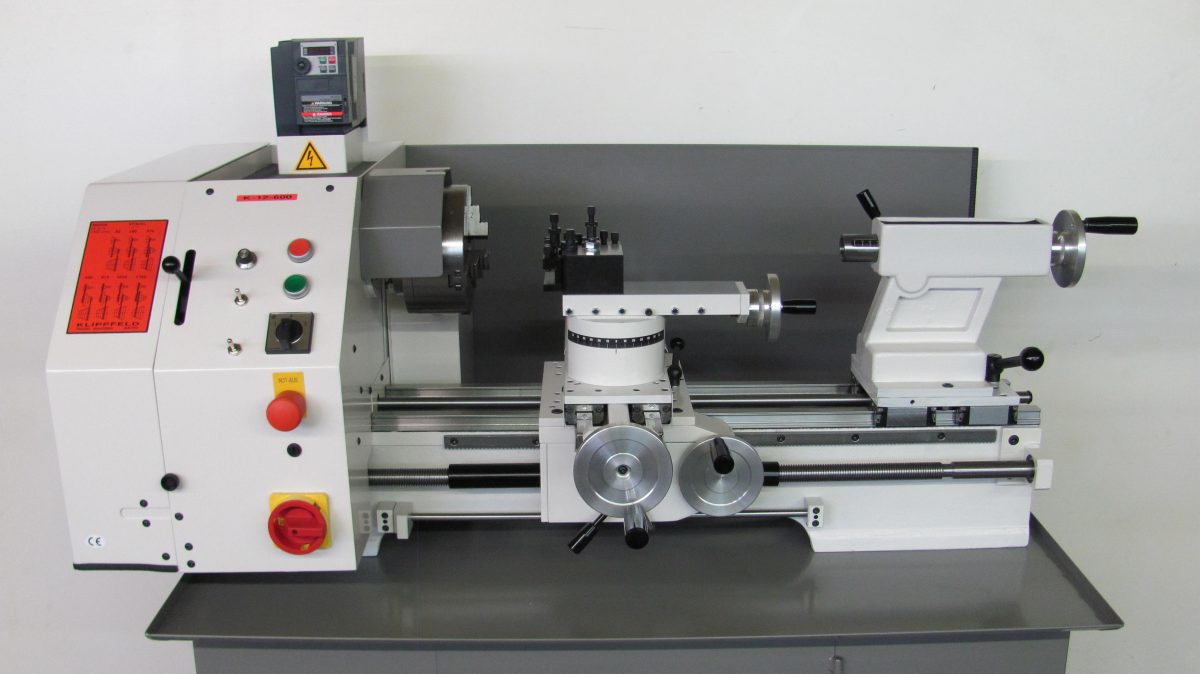

Drehmaschine K-12

Drehmaschine K-12

Unsere Universal-Drehmaschine mit großer Spindelbohrung (50,5 mm!) und elektronischer Drehzahl- und Vorschubsteuerung. Besonders gutes Preis-Leistungsverhältnis. Für technische Werkstätten aller Art!

Hergestellt nach den CE-Richtlinien!

Grundausstattung

Linearführungen für Bettschlitten, Querschlitten und Reitstock (höchste Genauigkeit!)
Elektronik: Vorschub Geschwindigkeit des automatischen Längs- und Quervorschubs elektronisch regelbar (von besonders fein: 0,02 bis grob: 0,3mm/U)
Elektronik: Umdrehungen der Arbeitsspindel elektronisch regelbar 5 - 2700 U/min
Motor: 230V / 2,3kW Elektronik
Rechts-/Linkslauf der Arbeitsspindel
Sicherheitselektrik Not-Aus-Schalter, Riemenabdeckung gesichert
Drucktastenbedienung Start - Stop (Start beleuchtet!)
3-Backen-Futter 160mm selbstzentrierend (mit Außen- und Innenbacken)
Futterabdeckung
Schnellwechsel-Drehmeißelhalter 70 x 70mm inkl. 3 Stk. Werkzeugträger plus extra Drehmeißel-Klemmplatte (zum Spannen großer Drehmeißel)
Klemmhalter (16 x 16mm) + Wendeschneidplatte (dreieckig zum Längs- und Plandrehen)
Gewindeschneideinrichtung inkl. Wechselräder Wendeherz für Links- und Rechtsgewinde inkl. 13 Stk. Wechselräder + Schere
Schnellspannhebel für Reitstock und Pinole
Spannzangen-Montage direkt in der Spindel möglich, kein Spannzangenkopf notwendig

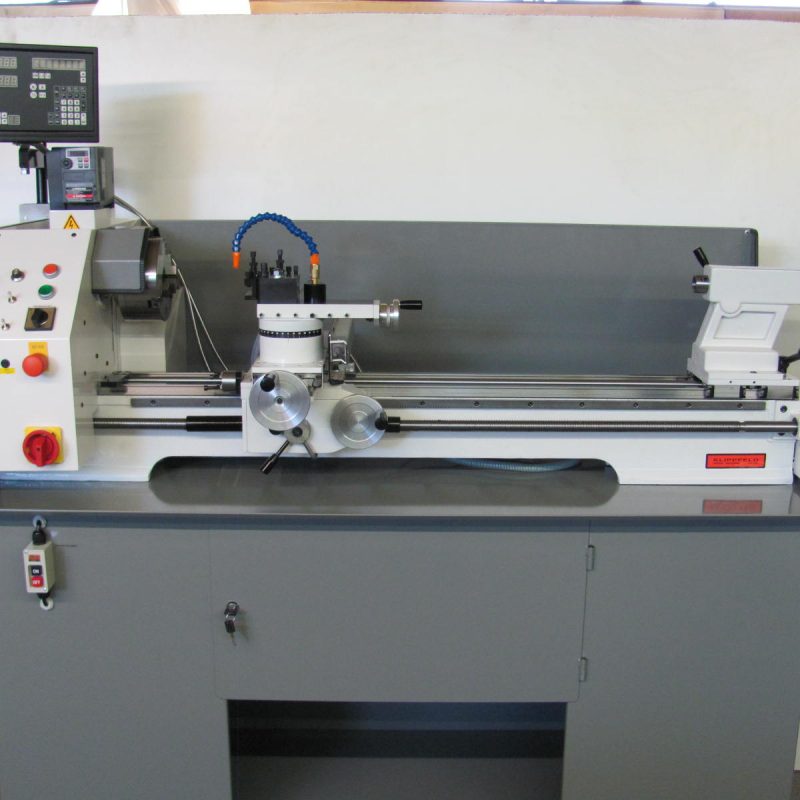

Maschinenstahltisch mit großen Fächern, absperrbar und höhenverstellbaren Füßen
Spänewanne
Spritzblech
Bedienungsanleitung
3 Jahre Garanatie
Hergestellt in Österreich nach Werkzeugmachergenauigkeit (keine Importware aus Asien!)

Grundpreis

Spitzen­weite Spitzen­­höhe Spindel­­bohrung Preis in EUR
exkl./inkl. 20% MWSt
600 mm 180 mm 50,5 mm 5.620,00 6.744,00
1100 mm 180 mm 50,5 mm 6.190,00 7.428,00

Aufpreis

Set zum Passungsdrehen mit Messuhr 0,01mm, Messbolzen, Aufnahme usw. 84,00 100,80
Teileinrichtung an der Hauptspindel mit Fixierung (12-teilig) 219,00 262,80
Tieflochbohreinheit extra Reitstock mit Drehkreuz und langer Pinole - Weg 220 mm - MK3-Aufnahme und Anschlagring mit Feineinstellung 519,00 622,80

Zubehör

Abstechstahl Trapezform 2,5 x 10 x 100 mm 19,00 22,80
Ausdreh-Wendeplatten für 10 und 15mm (10 Stk.) 87,00 104,40
Ausdreh-Wendeplatten für 20mm (10 Stk.) 94,00 112,80
Bettlängsanschlag Revolverkopf 4-fach 88,00 105,60

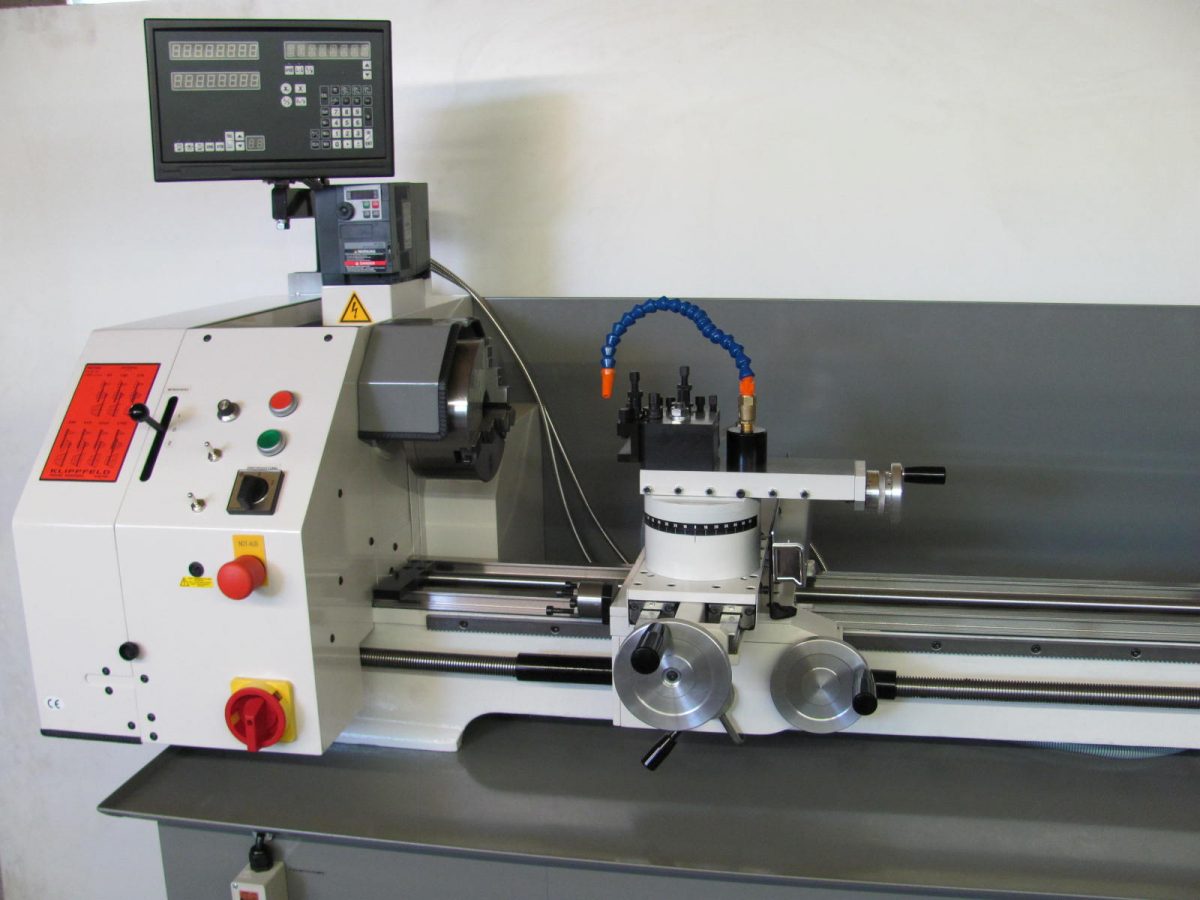

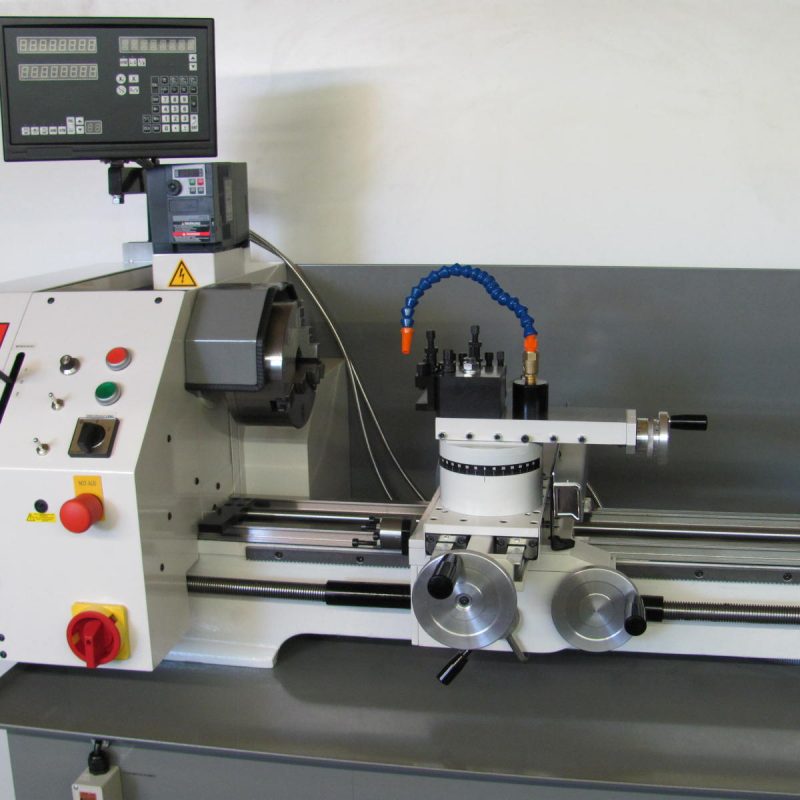

Digitale Positionsanzeige montiert, 1 Achse (Foto) 590,00 708,00
Drehfutter 160 mm 4-Backen inkl. Flansch (selbstzentrierend) 299,00 358,80
Drehfutter 160 mm 3-Backen inkl. Flansch (selbstzentrierend) 269,00 322,80
Drehfutter 250mm mit 4 Stk. einzeln verstellbaren Umkehrbacken 449,00 538,80
Drehmeißel-Set je 1 Stk. Seitendrehstahl links und rechts, Abstech- Ausdreh- und Schruppstahl mit aufgelötetem Hartmetall sowie HSS Drehstähle 8x8x100mm und 10x10x100mm + Schleiflehre 60° 79,00 94,80
Feste Körnerspitze MK3 39,00 46,80
Frästischplatte mit 3 T-Nuten, wird am Plansupport montiert 149,00 178,80
Halter für Abstechstahl Trapezform 69,00 82,80
Handauflage 150 mm breit (Foto) 119,00 142,80
Handauflage 300 mm breit (Foto) 139,00 166,80
Höhensupport mit Klemmplatte Modell 202 229,00 274,80
Höhensupport mit Nutenplatte Modell 203 279,00 334,80
HSSE-Drehstähle 4-kant 10 x 10 x 100 mm 29,00 34,80
HSSE-Drehstähle 4-kant 8 x 8 x 100 mm 25,00 30,00
HSSE-Drehstähle rund 10 x 125 mm 36,00 43,20
HSSE-Drehstähle rund 12 x 160 mm 49,00 58,80
HSSE-Drehstähle rund 8 x 100 mm 29,00 34,80
Keilriemen 1 Garn. 3 Stk. Reserveantriebsriemen 49,00 58,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 10 mm 99,00 118,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 15 mm 99,00 118,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 20 mm 99,00 118,80
Klemmhalter (16) links für die Außenbearbeitung 16 x 16 mm 72,00 86,40
Klemmhalter (16) plan für die Außenbearbeitung 16 x 16 mm 72,00 86,40
Klemmhalter (16) rechts für die Außenbearbeitung 16 x 16 mm 72,00 86,40
Kühlmittelanlage betriebsbereit installiert 462,00 554,40
Materialanschlag (12) für Spindel 84,00 100,80
Mitlaufkörner MK3 79,00 94,80
Mitlauflünette Spannbereich: 5 - 70 mm, kugelgelagert 165,00 198,00
Muttern 1 Garn. (insgesamt 3 Stk. für Leitspindel, Planspindel, kleiner Obersupport) 69,00 82,80
Öle/Emulsionen: Bettbahnöl, 1 Liter für Gleit- und Führungsbahnen, mit verschleißmindernden Additiven und ausgezeichnetem Haftvermögen 19,00 22,80
Öle/Emulsionen: Gewindeschneidöl, 1 Liter zum Gewindeschneiden und Drehen in hochlegierten Stählen, Edelstählen und Buntmetallen 19,00 22,80
Öle/Emulsionen: Kühlmittel-Emulsion, 1 Liter zur spanabhebenden Bearbeitung, auch von hochlegierten Stählen, mit Wasser zu mischen! (Ölanteil: 4 bis 8%) 19,00 22,80
Planscheibe 200 mm mit 4 Schlitzen, ebener Aufspannfläche 89,00 106,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M3 bis M6 39,00 46,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M8 43,00 51,60
Schneideisenhalter für Außengewinde mit Führungsdorn, M10 46,00 55,20
Schneideisenhalter für Außengewinde mit Führungsdorn, M12 bis M14 49,00 58,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M16 52,00 62,40
Schnellspann-Bohrfutter + Einsteckzapfen (bis 13mm spannend) 74,00 88,80
Schnellwechsel-Drehmeißelhalter 70 x 70 mm + 3 Stk. Werkzeugträger 249,00 298,80
Sicherheitsdrehherz bis 40 mm spannend 49,00 58,80
Spannzangen (363E) 1,5 – 2,5 mm (0,5 mm steigend) präzise, per Stk. 98,00 117,60
Spannzangen (363E) 3 – 22 mm (0,5 mm steigend) präzise, per Stk. 77,00 92,40
Stecheinsatz für Abstechklinge aus bestem Hartmetall 107,00 128,40
Stehlünette Spannbereich: 5 - 140 mm, kugelgelagert 179,00 214,80
Wendeschneidplatten 16 mm 3-eckig, aus bestem Hartmetall (10 Stk.) 99,00 118,80
Werkzeugträger mit V-Nut für Schnellwechsel-Drehmeißelhalter, extra je Stk. 67,00 80,40
Werkzeugträger normal für Schnellwechsel-Drehmeißelhalter, extra je Stk. 59,00 70,80
Zentrierbohrer 1 Satz HSS in 2, 3, 4 mm 39,00 46,80

Technische Daten

Aufstellfläche je nach gewählter Spitzenweite 800 x 1500/2000 mm
Bettbreite 160 mm
Drehdurchmesser über Querschlitten 270 mm
Drehdurchmesser über Bett 360 mm
Farbe grauweiß RAL 9002 mit mausgrau RAL 7005
Hauptspindelbohrung 50,5 mm
Leitspindeldurchmesser 22 mm
Leitspindelsteigung Trapezgewinde 3 mm
Maße Höhe/Tiefe/Lämge (je nach gewählter Spitzenweite) 1460/700/1250 oder 1750 mm
Nettogewicht je nach gewählter Spitzenweite in Grundausstattung 275/340 kg
Oberschlitten klein, Verstellweg 120 mm
Querschlitten Verstellweg 180 mm
Spitzenweite 600/1100 mm
Spitzenhöhe 180 mm
Elektromotor Elektronik-Qualitäts-Ausführung: Umdrehungen zwischen den Stufen elektronisch regelbar - 5 bis 3000 U/min, weiters: einstellbare Anlaufzeit und einstellbare Bremsverzögerung; Schutzfunktionen: Überstrom, Überspannung, Übertemperatur u.v.m.
Drehzahlbereich ELEKTRONIK : 5 bis 3000 U/ min * Riemengetriebe mit 3 Hochleistungskeilriemen SPZ 9,5x637mm, 9,5x878 mm und 10x875 mm
Gewindeschneiden mit Wechselrädersatz und Schere * Metrische Gewinde: 20 Steigungen von 0,25 bis 4,5mm * Zöllige Gewinde: 35 Steigungen von 128 bis 5 Gänge per Zoll * Modulgewinde: 18 Steigungen von 0,2 bis 2 Modul
Hauptspindel * Kurzkegelaufnahme DIN 55021/4 zur Aufnahme von 3- und 4-Backen-Futter oder Planscheiben * Innenkonus für Körnerspitze (Werksnorm) * Innenaufnahme für geschliffene Präz. Spannzangen von 1-22mm
Reitstock Schnellspannung für Reitstock und Pinole (kein lästiges Festziehen einer Mutter mit Gabelschlüssel), praktische Ablagefläche am Reitstock, Maßangabe in mm direkt an Pinole, Skalenring mit 0,05mm-Teilung, Maße: Pinolendurchmesser 35 mm, Pinolenhub 80 mm, Pinolen-Innenkonus MK 3, seitliche Verstellung +/- 8 mm
Teilvorrichtung An der Riemenscheibe, die an der Hauptspindel befestigt ist, sind 12 Teilbohrungen gefertigt, wo der Positionsstift einrastet (Aufpreis).
Vorschübe elektronischer Vorschub von 0,02 bis 0,3 mm/U
