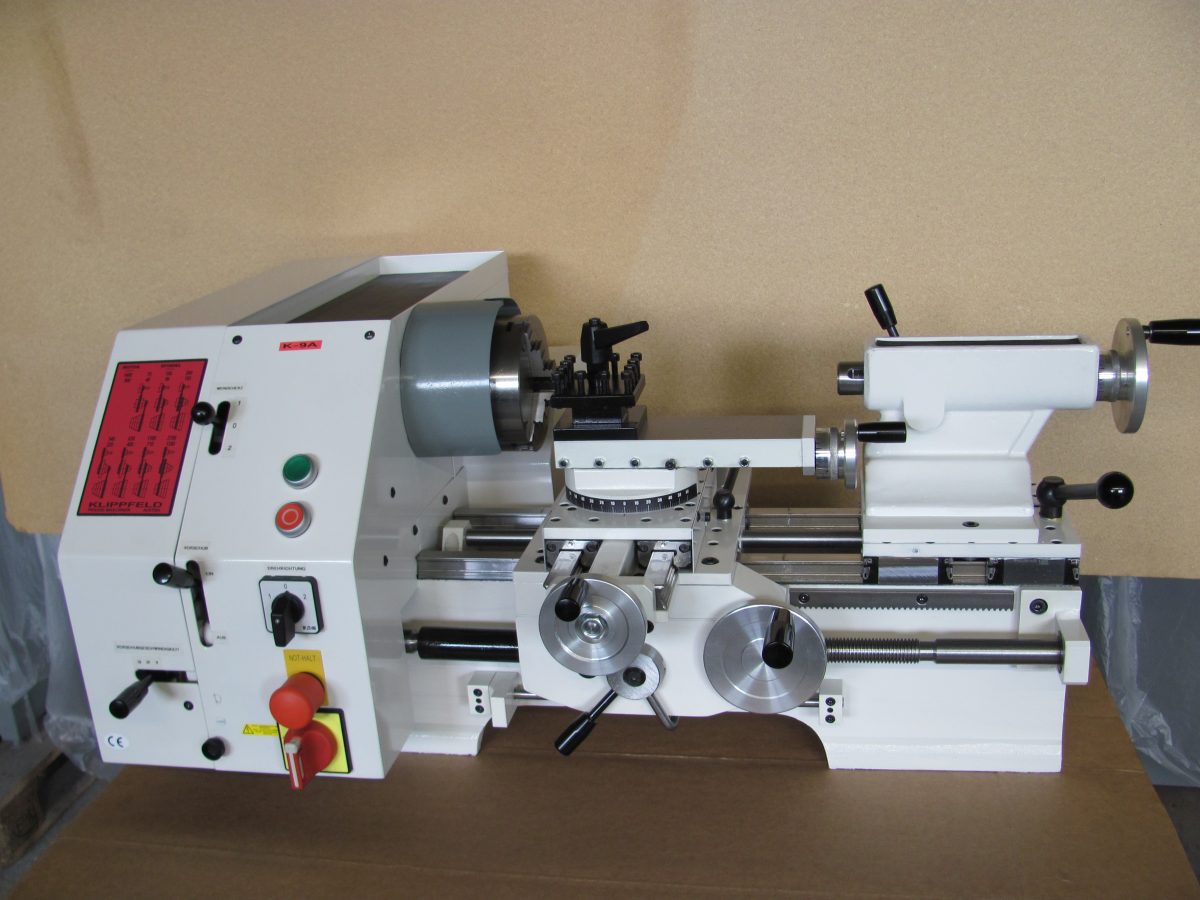

Drehmaschine K-9B

Drehmaschine K-9B

Die solide Heimwerker-Drehmaschine zum Bearbeiten von Metall und Kunststoff. Ideal überall dort, wo wenig Aufstellfläche zur Verfügung steht. Hergestellt nach den CE Richtlinien!

Grundausstattung

Linearführungen für Bettschlitten, Querschlitten und Reitstock (höchste Genauigkeit!)
Leitspindel für automatischen Längsvorschub
Längsvorschub automatisch (3 Geschwindigkeiten - völlig geräuschlos - automatische Abschaltung einstellbar)
Sicherheitselektrik Not-Aus-Schalter, Riemenabdeckung gesichert
Drucktastenbedienung Start - Stop (Start beleuchtet!)
3-Backen-Futter 125mm selbstzentrierend (mit Außen- und Innenbacken)
Futterabdeckung
Motor: 400V / 1,1 kW
Rechts-/Linkslauf der Arbeitsspindel - 75 bis 2100 U/min
4-fach-Drehmeißelhalter
Drehmeißel-Klemmplatte
Klemmhalter (12x12mm) + Wendeschneidplatte (dreieckig zum Längs- und Plandrehen)
Gewindeschneideinrichtung: Wendeherz für Links- und Rechtsgewinde (Wechselräder als Zubehör)
Schnellspannhebel für Reitstock und Pinole
Spannzangen-Montage direkt in der Spindel möglich, kein Spannzangenkopf notwendig
Spänewanne
Spritzblech
Bedienungsanleitung
Garantie: 3 Jahre
Hergestellt in Österreich nach Werkzeugmachergenauigkeit (keine Importware aus Asien!)

Grundpreis

Spitzen­­weite Spitzen­­höhe Spindel­­bohrung Preis in EUR
exkl./inkl. 20% MWSt
350 mm 130 mm 30,5 mm 2.890,00 3.468,00
350 mm/mit elektronischem Längs- und Quervorschub 130 mm 30,5 mm 3.560,00 4.272,00

Aufpreis

Elektronik Umdrehung der Hauptspindel elektronisch regelbar (230V Anschluss) 639,00 766,80
Feindrehvorschubeinheit Vorschub 0,03 - 0,04 - 0,06mm/U 169,00 202,80
Set zum Passungsdrehen mit Messuhr 0,01mm, Messbolzen, Aufnahme usw. 84,00 100,80
Teileinrichtung an der Hauptspindel mit Fixierung (12-teilig) 219,00 262,80

Zubehör

Abstechstahl Trapezform 2,5 x 10 x 100 mm 19,00 22,80
Aufnahmeflansch 125 mm für Drehfutter 74,00 88,80
Ausdreh-Wendeplatten für 10 und 15mm (10 Stk.) (Foto) 87,00 104,40
Ausdreh-Wendeplatten für 20mm (10 Stk.) 94,00 112,80
Bettlängsanschlag Revolverkopf 4-fach 88,00 105,60
Digitale Positionsanzeige montiert, 1 Achse (Foto) 590,00 708,00
Drehfutter 125 mm 4-Backen inkl. Flansch (selbstzentrierend) 279,00 334,80
Drehfutter 125 mm 3-Backen inkl. Flansch (selbstzentrierend) 249,00 298,80
Drehmeißel-Set je 1 Stk. Seitendrehstahl links und rechts, Abstech- Ausdreh- und Schruppstahl mit aufgelötetem Hartmetall sowie HSS Drehstähle 8x8x100mm und 10x10x100mm + Schleiflehre 60° (Foto) 79,00 94,80
Feste Körnerspitze MK2 34,00 40,80
Frästischplatte mit 3 T-Nuten, wird am Plansupport montiert 149,00 178,80
Halter für Abstechstahl Trapezform 69,00 82,80
Handauflage 150 mm breit (Foto) 119,00 142,80
Handauflage 300 mm breit (Foto) 139,00 166,80
Höhensupport mit Klemmplatte Modell 202 229,00 274,80
Höhensupport mit Nutenplatte Modell 203 279,00 334,80
HSSE-Drehstähle 4-kant 10 x 10 x 100 mm 29,00 34,80
HSSE-Drehstähle 4-kant 8 x 8 x 100 mm 25,00 30,00
HSSE-Drehstähle rund 10 x 125 mm (Foto) 36,00 43,20
HSSE-Drehstähle rund 12 x 160 mm (Foto) 49,00 58,80
HSSE-Drehstähle rund 8 x 100 mm (Foto) 29,00 34,80
Keilriemen 1 Garn. 3 Stk. Reserveantriebsriemen 49,00 58,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 10 mm (Foto) 99,00 118,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 15 mm 99,00 118,80
Klemmhalter für die Innenbearbeitung, kleinster Drehdurchmesser: 20 mm 99,00 118,80
Klemmhalter (12) links für die Außenbearbeitung 12 x 12 mm 64,00 76,80
Klemmhalter (12) plan für die Außenbearbeitung 12 x 12 mm 64,00 76,80
Klemmhalter (12) rechts für die Außenbearbeitung 12 x 12 mm (Foto) 64,00 76,80
Kühlmittelanlage betriebsbereit installiert 462,00 554,40
Materialanschlag (B) für Spindel (Foto) 67,00 80,40
Mitlaufkörner MK2 56,00 67,20
Mitlauflünette Spannbereich: 5 - 70 mm, kugelgelagert 165,00 198,00
Muttern 1 Garn. (insgesamt 3 Stk. für Leitspindel, Planspindel, kleiner Obersupport) 69,00 82,80
Öle/Emulsionen: Bettbahnöl, 1 Liter für Gleit- und Führungsbahnen, mit verschleißmindernden Additiven und ausgezeichnetem Haftvermögen 19,00 22,80
Öle/Emulsionen: Gewindeschneidöl, 1 Liter zum Gewindeschneiden und Drehen in hochlegierten Stählen, Edelstählen und Buntmetallen 19,00 22,80
Öle/Emulsionen: Kühlmittel-Emulsion, 1 Liter zur spanabhebenden Bearbeitung, auch von hochlegierten Stählen, mit Wasser zu mischen! (Ölanteil: 4 bis 8%) 19,00 22,80
Planscheibe 200 mm mit 4 Schlitzen, ebener Aufspannfläche 89,00 106,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M3 bis M6 39,00 46,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M8 43,00 51,60
Schneideisenhalter für Außengewinde mit Führungsdorn, M10 46,00 55,20
Schneideisenhalter für Außengewinde mit Führungsdorn, M12 bis M14 49,00 58,80
Schneideisenhalter für Außengewinde mit Führungsdorn, M16 52,00 62,40
Schnellspann-Bohrfutter + Einsteckzapfen (bis 13mm spannend) 74,00 88,80
Schnellwechsel-Drehmeißelhalter 70 x 70 mm + 3 Stk. Werkzeugträger 249,00 298,80
Sicherheitsdrehherz bis 40 mm spannend 49,00 58,80
Spänewanne Breite 109 cm, Tiefe 66 cm 65,00 78,00
Spannzangen (355E) 1,5 – 2,5 mm (0,5 mm steigend) präzise, per Stk. 96,00 115,20
Spannzangen (355E) 3 – 18 mm (0,5 mm steigend) präzise, per Stk. (Foto) 67,00 80,40
Spannzangen-Adapter für K-9B/10B-Arbeitsspindel 49,00 58,80
Spritzblech Breite 106 cm, Höhe 50 cm 38,00 45,60
Stahltisch Unterschrank mit großen Fächern, absperrbar, Br. 109, T. 50, H. 78 cm 267,00 320,40
Stecheinsatz für Abstechklinge aus bestem Hartmetall 107,00 128,40
Stehlünette Spannbereich: 5 - 140 mm, kugelgelagert 179,00 214,80
Wechselrädersatz aus Stahl 13-teilig + Schere (Foto) 169,00 202,80
Weiche Monoblockbacken für 3-Backen-Drehfutter 69,00 82,80
Weiche Monoblockbacken für 4-Backen-Drehfutter 79,00 94,80
Wendeschneidplatten 11 mm 3-eckig, aus bestem Hartmetall (10 Stk.) 79,00 94,80
Werkzeugträger mit V-Nut für Schnellwechsel-Drehmeißelhalter, extra je Stk. 67,00 80,40
Werkzeugträger normal für Schnellwechsel-Drehmeißelhalter, extra je Stk. 59,00 70,80
Zentrierbohrer 1 Satz HSS in 2, 3, 4 mm 39,00 46,80
Zugrohr zum Spannen der Spannzangen 69,00 82,80

Technische Daten

Aufstellfläche 600 x 1000 mm
Bohrungsabstand des Bettes für die Befestigung an einen Tisch mit 2 Stk. Spannschrauben M12 690 mm
Bettbreite 160 mm
Drehdurchmesser über Querschlitten 170 mm
Drehdurchmesser über Bett 260 mm
Farbe grauweiß RAL 9002 mit mausgrau RAL 7005
Hauptspindelbohrung 30,5 mm
Leitspindeldurchmesser 22 mm
Leitspindelsteigung Trapezgewinde 3 mm
Maße Höhe/Tiefe/Breite 400/550/950 mm
Nettogewicht Nettogewicht 105 kg
Nettogewicht mit elektronischem Längs-/Quervorschub 125 kg
Oberschlitten klein, Verstellweg 120 mm
Querschlitten Verstellweg 150 mm
Spitzenhöhe 130 mm
Spitzenweite 350 mm
Drehzahlbereich Riemengetriebe (3 Stk. Keilriemen 8x530, 8x575 und 8x630mm) Grundausstattung: 7 Geschwindigkeiten: 75, 150, 260, 340, 630, 1100 und 2100 U/min. Bei Verwendung des 2-Stufen-Motors: 14 verschiedene Geschwindigkeiten: 48, 75, 96, 150, 165, 260, 220, 340, 400, 630, 710, 1100, 1350 und 2100 U/min. Bei Verwendung der Elektronik-Ausführung: 5 bis 4000 U/min mit Potentiometer stufenlos regelbar.
Elektromotor-Auswahl 400V/1,1 kW: 1400 U/min - Drehstrom (Grundausstattung)
Elektromotor-Auswahl 2-Stufen-Motor 400V/0,4 und 0,6 kW: 900 und 1400 U/min (2 Geschwindigkeiten vor und zurück)
Elektromotor-Auswahl Elektronik-Qualitäts-Ausführung: Umdrehungen zwischen den Stufen elektronisch regelbar - 5 bis 4000 U/min, weiters: einstellbare Anlaufzeit und einstellbare Bremsverzögerung; Schutzfunktionen: Überstrom, Überspannung, Übertemperatur u.v.m.
Gewinde mit Wechselrädersatz und Schere * Metrische Gewinde: 24 Steigungen von 0,125 bis 4,5mm * Zöllige Gewinde: 37 Steigungen von 128 bis 5 Gänge per Zoll * Modulgewinde: 18 Steigungen von 0,2 bis 2 Modul
Hauptspindel 1. Kurzkegelaufnahme ähnlich DIN 55021 zur Aufnahme von 3- und 4-Backen-Futter oder Planscheiben 2. Innenkonus MK3 für Körnerspitze oder diverse Werkzeuge 3. Innenaufnahme für geschliffene Präzisionsspannzangen
Reitstock Schnellspannung für Reitstock und Pinole (kein lästiges Festziehen einer Mutter mit Gabelschlüssel), praktische Ablagefläche am Reitstock, Maßangabe in mm direkt an Pinole, Skalenring mit 0,05mm-Teilung, Maße: Pinolendurchmesser 30 mm, Pinolenhub 80 mm, Pinolen-Innenkonus MK 2, seitliche Verstellung +/- 8 mm
Teilvorrichtung An der Riemenscheibe, die an der Hauptspindel befestigt ist, sind 12 Teilbohrungen gefertigt, wo der Positionsstift einrastet (Aufpreis).
Vorschübe * 3 automatische Längsvorschübe (Grundausstattung): 0,08 - 0,13 - 0,18mm/ U * völlig geräuschlos und von vorne an der Frontseite mit einem Hebel zu schalten * mit Feindreheinheit (Aufpreis): Vorschub ab 0,03mm /U
